اصول طراحی سیستم تزریق ازن در خطوط تصفیه آب صنعتی

استفاده از ازن در تصفیه آب صنعتی طی سال های اخیر به دلیل قدرت اکسیدکنندگی بالا و توانایی حذف آلاینده های شیمیایی و بیولوژیکی، به یکی از روش های رایج در صنایع مختلف تبدیل شده است. ازن قادر است طیف گسترده ای از میکروارگانیسم ها، ترکیبات آلی، بو، رنگ، آهن و منگنز را بدون ایجاد پسماندهای شیمیایی ماندگار حذف کند. با این حال، دستیابی به راندمان مطلوب تنها با تزریق ازن امکان پذیر نیست و طراحی صحیح سیستم تزریق نقش تعیین کننده ای در عملکرد نهایی فرایند دارد.

یک سیستم ازن زنی زمانی می تواند بیشترین بازده را داشته باشد که تمامی اجزای آن شامل تجهیزات تولید ازن، واحد تزریق، مخزن تماس و سیستم کنترل به صورت مهندسی و متناسب با شرایط بهره برداری انتخاب شوند. در این مقاله مهم ترین اصول طراحی سیستم تزریق ازن در خطوط تصفیه آب صنعتی بررسی می شود.

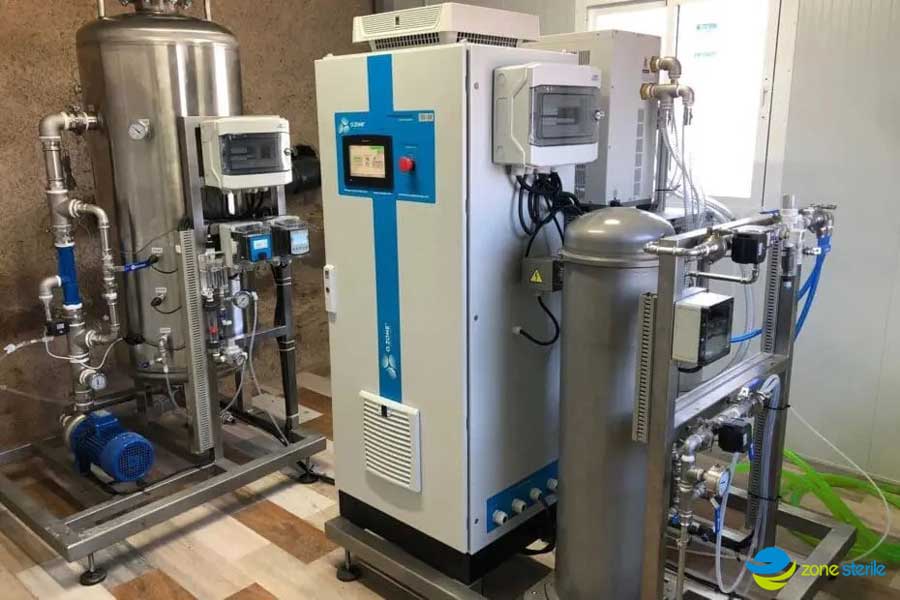

اجزای اصلی سیستم تزریق ازن برای تصفیه آب

سیستم تزریق ازن مجموعه ای از تجهیزات است که به صورت هماهنگ عمل می کنند تا گاز ازن با حداکثر راندمان به آب منتقل شده و فرآیند اکسیداسیون و گندزدایی به بهترین شکل انجام شود. طراحی صحیح هر یک از این اجزا تأثیر مستقیمی بر کیفیت تصفیه، مصرف انرژی و هزینه های بهره برداری دارد.

• واحد تولید ازن: واحد تولید ازن قلب سیستم ازن زنی محسوب می شود و وظیفه تولید گاز ازن از اکسیژن یا هوای خشک را بر عهده دارد. ظرفیت این تجهیز بر اساس دبی آب، کیفیت آب خام و دوز مورد نیاز ازن تعیین می شود. انتخاب ظرفیت مناسب اهمیت زیادی دارد، زیرا ظرفیت کمتر از نیاز موجب کاهش راندمان تصفیه و ظرفیت بیش از حد باعث افزایش هزینه های سرمایه گذاری و بهره برداری خواهد شد.
• سیستم تأمین اکسیژن: برای تولید ازن با راندمان بالا، وجود منبع اکسیژن مناسب ضروری است. در بسیاری از سیستم های صنعتی از اکسیژن ساز یا مخازن اکسیژن مایع استفاده می شود. هرچه خلوص اکسیژن ورودی بیشتر باشد، میزان تولید ازن افزایش یافته و مصرف انرژی کاهش پیدا می کند. همچنین استفاده از اکسیژن با خلوص بالا موجب افزایش طول عمر تجهیزات تولید ازن می شود.
• کمپرسور و خشک کن گاز: در سیستم هایی که از هوای محیط برای تولید ازن استفاده می شود، وجود کمپرسور و خشک کن اهمیت ویژه ای دارد. رطوبت موجود در هوا می تواند باعث کاهش راندمان تولید ازن و آسیب به تجهیزات شود. به همین دلیل هوای ورودی باید تا حد امکان خشک و عاری از ذرات معلق باشد.
• سیستم تزریق ازن: سیستم تزریق وظیفه انتقال گاز ازن به جریان آب را بر عهده دارد. رایج ترین روش تزریق، استفاده از ونتوری است که با ایجاد اختلاف فشار، ازن را به داخل آب مکش می کند. در برخی کاربردها نیز از دیفیوزرهای حباب ریز یا میکسرهای استاتیک استفاده می شود. انتخاب روش مناسب به دبی آب، کیفیت آب و راندمان مورد انتظار بستگی دارد.
• پمپ سیرکولاسیون: پمپ سیرکولاسیون انرژی لازم برای ایجاد جریان آب در ونتوری و سایر تجهیزات تزریق را تأمین می کند. انتخاب صحیح دبی و هد پمپ نقش مهمی در عملکرد مناسب سیستم انتقال ازن دارد. افت فشار در تجهیزات مختلف باید هنگام انتخاب پمپ در نظر گرفته شود.
• مخزن تماس ازن: پس از تزریق، آب وارد مخزن تماس می شود تا زمان کافی برای واکنش ازن با آلاینده ها فراهم گردد. در این مرحله فرآیند اکسیداسیون، گندزدایی و حذف ترکیبات ناخواسته انجام می شود. حجم مخزن معمولاً بر اساس دبی جریان و زمان تماس مورد نیاز طراحی می شود. استفاده از صفحات هدایت کننده جریان در داخل مخزن می تواند راندمان تماس را افزایش دهد.
• سیستم تخریب گاز ازن اضافی: تمام ازن تزریق شده در آب مصرف نمی شود و بخشی از آن به صورت گاز از مخزن تماس خارج می شود. از آنجا که استنشاق غلظت های بالای ازن برای انسان مضر است، باید از سیستم تخریب گاز ازن استفاده شود. این واحدها معمولاً از روش های حرارتی یا کاتالیستی برای تبدیل ازن اضافی به اکسیژن استفاده می کنند.
• تجهیزات کنترل و ابزار دقیق: کنترل دقیق فرآیند ازن زنی بدون استفاده از ابزارهای اندازه گیری امکان پذیر نیست. مهم ترین تجهیزات کنترلی شامل فلومتر، فشارسنج، سنسور ORP، سنسور ازن محلول و سیستم های مانیتورینگ هستند. این تجهیزات امکان تنظیم دوز تزریق، کنترل کیفیت آب خروجی و بهینه سازی مصرف انرژی را فراهم می کنند.
• تجهیزات ایمنی و تشخیص نشت ازن: ازن گازی بسیار اکسیدکننده است و در غلظت های بالا می تواند برای کارکنان خطرناک باشد. به همین دلیل نصب سنسورهای تشخیص نشت ازن، سیستم تهویه مناسب و تجهیزات هشداردهنده در محل نصب سیستم ضروری است. رعایت اصول ایمنی علاوه بر حفظ سلامت کارکنان، از آسیب به تجهیزات نیز جلوگیری می کند.

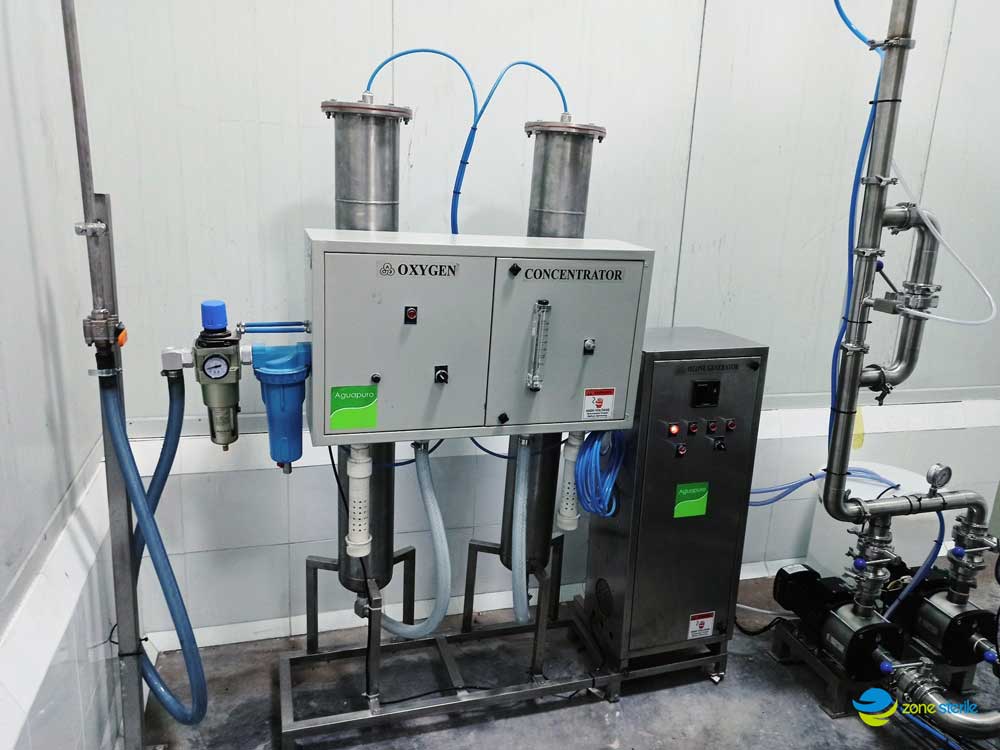

مهم ترین پارامترهای طراحی سیستم تزریق ازن

برای طراحی یک سیستم تزریق ازن کارآمد، لازم است مجموعه ای از پارامترهای فنی به دقت بررسی شوند. این عوامل میزان مصرف ازن، راندمان تصفیه و هزینه های بهره برداری را تحت تأثیر قرار می دهند.

• دبی آب: دبی آب نشان دهنده حجم آبی است که در یک بازه زمانی مشخص از سیستم عبور می کند. این پارامتر مبنای انتخاب ظرفیت تجهیزات، اندازه مخزن تماس و میزان ازن مورد نیاز است. هرچه دبی آب بیشتر باشد، ظرفیت سیستم نیز باید افزایش یابد.
• کیفیت آب ورودی: کیفیت آب خام تأثیر مستقیمی بر مقدار ازن مصرفی دارد. وجود مواد آلی، آهن، منگنز، کدورت و سایر آلاینده ها باعث افزایش تقاضای ازن می شود. به همین دلیل بررسی دقیق مشخصات آب پیش از طراحی ضروری است.
• دوز تزریق ازن: دوز تزریق به مقدار ازنی گفته می شود که برای دستیابی به اهداف تصفیه به آب اضافه می شود. این مقدار بسته به نوع آلاینده ها و کاربرد سیستم متفاوت است و باید به گونه ای انتخاب شود که ضمن تأمین راندمان مطلوب، از افزایش هزینه های بهره برداری جلوگیری شود.
• زمان تماس: ازن برای انجام واکنش های اکسیداسیون و گندزدایی به زمان نیاز دارد. زمان تماس مناسب باعث می شود ازن فرصت کافی برای واکنش با آلاینده ها را داشته باشد و راندمان فرآیند افزایش یابد.
• مقدار CT: پارامتر CT حاصل ضرب غلظت ازن باقی مانده در زمان تماس است و یکی از شاخص های مهم در ارزیابی عملکرد گندزدایی محسوب می شود. این پارامتر نشان می دهد که سیستم تا چه اندازه در حذف میکروارگانیسم ها مؤثر عمل می کند.
• راندمان انتقال جرم: راندمان انتقال جرم بیانگر میزان ازنی است که پس از تزریق در آب حل می شود. هرچه این راندمان بیشتر باشد، بهره وری سیستم افزایش یافته و اتلاف ازن کاهش پیدا می کند.
• دمای آب: دمای آب بر میزان حلالیت ازن تأثیر می گذارد. با افزایش دما، ازن سریع تر تجزیه شده و میزان انحلال آن در آب کاهش می یابد. به همین دلیل دمای آب باید در محاسبات طراحی در نظر گرفته شود.
• فشار کاری سیستم: افزایش فشار می تواند موجب بهبود انحلال ازن در آب شود. در برخی کاربردهای صنعتی از سیستم های تحت فشار برای افزایش راندمان انتقال جرم و کاهش اتلاف ازن استفاده می شود.
• pH آب: میزان pH بر سرعت واکنش های اکسیداسیون و عملکرد ازن تأثیرگذار است. تغییرات pH می تواند بازده فرآیند را افزایش یا کاهش دهد، بنابراین بررسی این پارامتر در طراحی سیستم اهمیت زیادی دارد.
• جنس تجهیزات و مقاومت در برابر خوردگی: ازن خاصیت اکسیدکنندگی بالایی دارد و می تواند به برخی مواد آسیب برساند. به همین دلیل تجهیزات در تماس با ازن باید از متریال های مقاوم ساخته شوند تا طول عمر سیستم افزایش یافته و هزینه های نگهداری کاهش یابد.

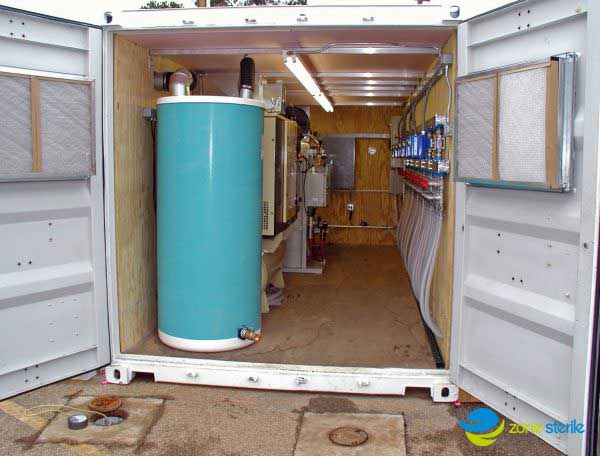

روش های تزریق ازن به آب

یکی از مهم ترین عوامل در عملکرد سیستم های ازن زنی، نحوه انتقال گاز ازن به آب است. از آنجا که ازن گازی ناپایدار بوده و به سرعت تجزیه می شود، باید به روشی تزریق شود که بیشترین میزان آن در آب حل شده و کمترین اتلاف را داشته باشد. انتخاب روش تزریق به عواملی مانند دبی آب، کیفیت آب، ظرفیت سیستم و راندمان مورد نیاز بستگی دارد.

• تزریق ازن با ونتوری: ونتوری یکی از رایج ترین روش های تزریق ازن در سیستم های تصفیه آب صنعتی است. در این روش، عبور آب از یک گلوگاه باعث ایجاد افت فشار و خلأ می شود و گاز ازن از طریق این خلأ به داخل جریان آب مکش می گردد. سادگی طراحی، هزینه مناسب و راندمان قابل قبول از مهم ترین مزایای این روش محسوب می شوند. به همین دلیل ونتوری در بسیاری از پروژه های صنعتی و نیمه صنعتی مورد استفاده قرار می گیرد.
• تزریق ازن با دیفیوزرهای حباب ریز: در این روش، گاز ازن از طریق دیفیوزرهای مخصوص به شکل حباب های بسیار ریز وارد آب می شود. کوچک بودن حباب ها باعث افزایش سطح تماس بین آب و ازن شده و فرصت بیشتری برای انحلال گاز فراهم می کند. این روش معمولاً در مخازن تماس و سیستم هایی که زمان ماند کافی در اختیار دارند، کاربرد گسترده ای دارد.
• تزریق ازن با میکسر استاتیک: میکسر استاتیک تجهیزی است که بدون نیاز به قطعات متحرک، جریان آب و گاز را به خوبی با یکدیگر مخلوط می کند. در این روش ازن پس از ورود به خط لوله، از میان المان های داخلی میکسر عبور کرده و به طور یکنواخت در آب توزیع می شود. این روش برای سیستم هایی که به اختلاط سریع و یکنواخت نیاز دارند گزینه مناسبی است.
• تزریق ازن در راکتورهای تحت فشار: در برخی کاربردهای صنعتی از راکتورهای تحت فشار برای افزایش میزان انحلال ازن استفاده می شود. افزایش فشار موجب بالا رفتن حلالیت گاز در آب شده و راندمان انتقال جرم را بهبود می بخشد. این روش معمولاً در پروژه هایی که نیاز به راندمان بالا و حداقل اتلاف ازن دارند مورد استفاده قرار می گیرد.
• تزریق ازن به مخازن تماس چندمرحله ای: در سیستم های بزرگ تصفیه آب، گاهی ازن در چند نقطه مختلف به مخزن تماس تزریق می شود. این روش باعث توزیع یکنواخت تر ازن، افزایش زمان واکنش و بهبود راندمان اکسیداسیون می شود. استفاده از مخازن چندمرحله ای به ویژه در تصفیه آب های با آلودگی بالا یا دبی زیاد کاربرد دارد.

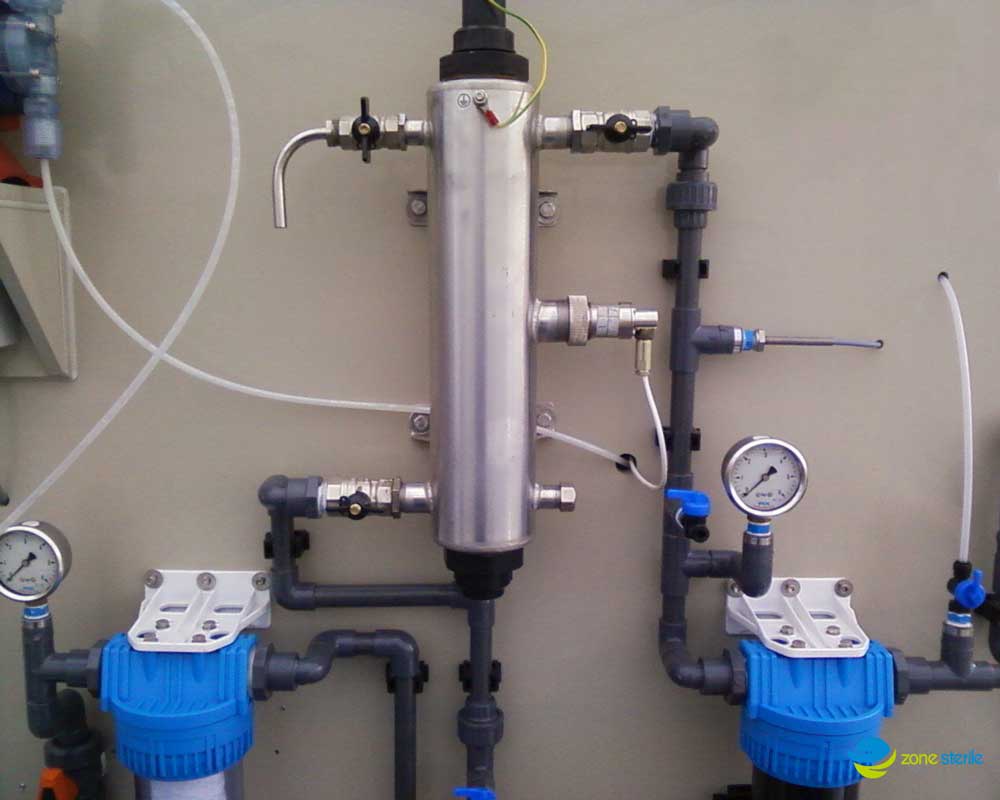

اصول طراحی مخزن تماس با ازن

مخزن تماس ازن یکی از مهم ترین بخش های سیستم ازن زنی در تصفیه آب است. پس از تزریق ازن به آب، این مخزن شرایط لازم را برای تماس مؤثر بین ازن و آلاینده ها فراهم می کند. در واقع، حتی اگر سیستم تولید و تزریق ازن به درستی طراحی شده باشد، نبود یک مخزن تماس مناسب می تواند باعث کاهش راندمان گندزدایی و اکسیداسیون شود.

• تأمین زمان تماس کافی: مهم ترین وظیفه مخزن تماس، فراهم کردن زمان کافی برای انجام واکنش های اکسیداسیون و گندزدایی است. ازن برای تجزیه آلاینده های آلی، حذف رنگ و بو و از بین بردن میکروارگانیسم ها به زمان نیاز دارد. بنابراین حجم مخزن باید به گونه ای انتخاب شود که آب مدت زمان مشخصی در تماس با ازن باقی بماند و واکنش ها به طور کامل انجام شوند.
• جلوگیری از ایجاد مسیرهای کوتاه جریان: یکی از مشکلات رایج در مخازن تماس، ایجاد مسیرهای کوتاه جریان است. در این حالت بخشی از آب بدون طی کردن مسیر طراحی شده و بدون دریافت زمان تماس کافی از مخزن خارج می شود. برای جلوگیری از این مشکل معمولاً از صفحات هدایت کننده یا بافل ها استفاده می شود تا جریان آب به صورت یکنواخت در تمام حجم مخزن توزیع گردد.
• توزیع یکنواخت ازن در مخزن: برای دستیابی به راندمان بالا، ازن باید به طور یکنواخت در تمام بخش های مخزن پخش شود. طراحی نامناسب ورودی ها و خروجی ها می تواند موجب ایجاد نواحی مرده و کاهش اثربخشی فرآیند شود. به همین دلیل نحوه ورود آب و ازن به مخزن از اهمیت بالایی برخوردار است.
• انتخاب شکل و ابعاد مناسب مخزن: شکل هندسی مخزن تأثیر مستقیمی بر نحوه جریان آب و راندمان تماس دارد. مخازن افقی، عمودی و چندبخشی هرکدام در شرایط خاصی مورد استفاده قرار می گیرند. انتخاب ابعاد مناسب باید بر اساس دبی آب، زمان تماس مورد نیاز و فضای موجود در محل پروژه انجام شود.
• کنترل خروج گاز ازن اضافی: در طول فرآیند ازن زنی، بخشی از ازن ممکن است در آب حل نشود و به صورت گاز از مخزن خارج شود. به همین دلیل مخزن باید به سیستم جمع آوری و تخریب گاز ازن اضافی مجهز باشد تا از انتشار ازن در محیط و ایجاد خطرات ایمنی جلوگیری شود.
• انتخاب متریال مقاوم در برابر ازن: ازن خاصیت اکسیدکنندگی بسیار بالایی دارد و می تواند بسیاری از مواد را تخریب کند. به همین دلیل مخزن تماس و تجهیزات جانبی آن باید از مواد مقاوم در برابر خوردگی ساخته شوند. انتخاب متریال مناسب باعث افزایش طول عمر تجهیزات و کاهش هزینه های تعمیر و نگهداری خواهد شد.
• امکان بازرسی و نگهداری: در طراحی مخزن تماس باید شرایط لازم برای بازرسی، شستشو و تعمیرات دوره ای در نظر گرفته شود. پیش بینی دریچه های دسترسی و مسیرهای مناسب برای تخلیه و تمیزکاری می تواند بهره برداری از سیستم را ساده تر و ایمن تر کند.

نحوه مدیریت گاز ازن اضافی

در فرآیند ازن زنی، تمام گاز ازن تولیدشده در آب حل نمی شود و بخشی از آن پس از عبور از مخزن تماس به صورت گاز آزاد باقی می ماند. این گاز که با عنوان ازن اضافی شناخته می شود، در صورت رهاسازی مستقیم در محیط می تواند برای کارکنان، تجهیزات و محیط کار خطرآفرین باشد. به همین دلیل مدیریت صحیح گاز ازن اضافی یکی از بخش های مهم طراحی سیستم های تزریق ازن محسوب می شود. ازن گازی بسیار واکنش پذیر است و حتی در غلظت های پایین نیز می تواند موجب تحریک سیستم تنفسی، سوزش چشم و ایجاد مشکلات ایمنی شود. علاوه بر این، قرار گرفتن طولانی مدت تجهیزات در معرض ازن می تواند باعث خوردگی برخی قطعات و کاهش عمر مفید آن ها شود. به همین دلیل گاز خروجی از مخزن تماس باید به صورت کنترل شده جمع آوری و از محیط خارج شود.

• استفاده از سیستم تخریب ازن: رایج ترین روش مدیریت ازن اضافی، استفاده از واحدهای تخریب ازن است. این تجهیزات گاز ازن را پیش از ورود به محیط به اکسیژن تبدیل می کنند. در نتیجه از انتشار گاز مضر جلوگیری شده و ایمنی محیط کار افزایش می یابد.
• تخریب کاتالیستی: در روش کاتالیستی، گاز ازن از بسترهای مخصوص عبور می کند و طی یک واکنش شیمیایی به اکسیژن تبدیل می شود. این روش یکی از متداول ترین راهکارها در دستگاه تصفیه آب صنعتی است، زیرا مصرف انرژی پایینی دارد و راندمان بالایی در حذف ازن باقی مانده ارائه می دهد.
• تخریب حرارتی: در سیستم های بزرگ تر، گاهی از واحدهای تخریب حرارتی استفاده می شود. در این روش گاز ازن در دمای بالا تجزیه شده و به اکسیژن تبدیل می شود. اگرچه این روش بسیار مؤثر است، اما به دلیل مصرف انرژی بیشتر معمولاً در کاربردهای خاص مورد استفاده قرار می گیرد.
• طراحی مناسب مخزن تماس: مدیریت گاز اضافی تنها به استفاده از واحد تخریب محدود نمی شود. طراحی صحیح مخزن تماس نیز نقش مهمی در کاهش اتلاف ازن دارد. هرچه راندمان انتقال جرم بیشتر باشد، مقدار بیشتری از ازن در آب حل شده و حجم گاز خروجی کاهش می یابد. استفاده از دیفیوزرهای مناسب، ونتوری های استاندارد و زمان تماس کافی می تواند به بهبود این شرایط کمک کند.
• پایش و کنترل نشت ازن: در کنار سیستم جمع آوری و تخریب، استفاده از سنسورهای تشخیص نشت ازن نیز ضروری است. این تجهیزات به صورت مداوم غلظت ازن موجود در محیط را اندازه گیری کرده و در صورت افزایش بیش از حد مجاز، هشدار لازم را صادر می کنند. وجود سیستم تهویه مناسب نیز به حفظ ایمنی محیط کمک می کند.

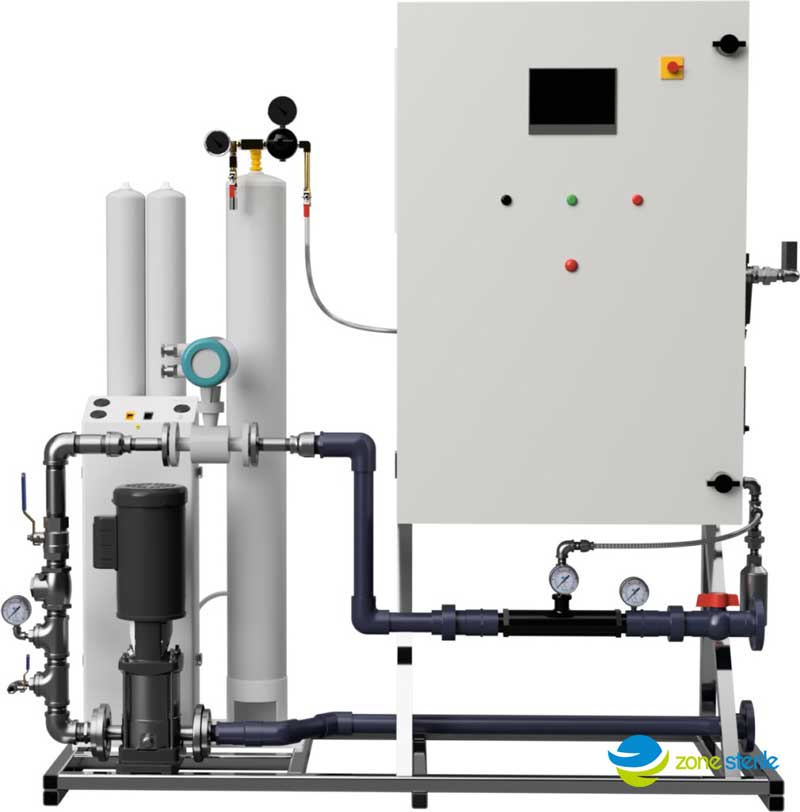

خطاهای رایج در طراحی سیستم تزریق ازن

طراحی سیستم تزریق ازن نیازمند بررسی دقیق شرایط فرآیند، کیفیت آب و الزامات بهره برداری است. هرگونه خطا در مرحله طراحی می تواند باعث کاهش راندمان تصفیه، افزایش مصرف انرژی و تحمیل هزینه های اضافی شود. بسیاری از مشکلاتی که در زمان بهره برداری مشاهده می شوند، ریشه در انتخاب نادرست تجهیزات یا محاسبات طراحی دارند. در ادامه به برخی از رایج ترین خطاهای طراحی سیستم های تزریق ازن اشاره می شود.

• انتخاب نادرست ظرفیت تولید ازن: یکی از متداول ترین اشتباهات، انتخاب ظرفیت نامناسب برای واحد تولید ازن است. اگر ظرفیت سیستم کمتر از مقدار مورد نیاز باشد، فرآیند گندزدایی و اکسیداسیون به طور کامل انجام نمی شود. از سوی دیگر، انتخاب ظرفیت بیش از حد نیز موجب افزایش هزینه های سرمایه گذاری و مصرف انرژی خواهد شد. ظرفیت سیستم باید بر اساس دبی آب، کیفیت آب ورودی و دوز مورد نیاز ازن تعیین شود.
• بی توجهی به کیفیت آب خام: در برخی پروژه ها طراحی تنها بر اساس دبی آب انجام می شود و ویژگی های شیمیایی و فیزیکی آب مورد توجه قرار نمی گیرد. وجود مواد آلی، آهن، منگنز، آمونیاک یا کدورت بالا می تواند مصرف ازن را به طور قابل توجهی افزایش دهد. عدم توجه به این موضوع باعث می شود سیستم در شرایط واقعی عملکرد مطلوبی نداشته باشد.
• طراحی نامناسب سیستم تزریق: حتی در صورت تأمین مقدار کافی ازن، اگر سیستم تزریق به درستی طراحی نشود، بخش قابل توجهی از گاز تولیدشده وارد آب نخواهد شد. انتخاب نامناسب ونتوری، دیفیوزر یا سایر تجهیزات انتقال ازن می تواند راندمان انتقال جرم را کاهش داده و موجب هدررفت ازن شود.
• زمان تماس ناکافی: ازن برای واکنش با آلاینده ها به زمان نیاز دارد. یکی از خطاهای رایج، طراحی مخزن تماس با حجم کمتر از مقدار مورد نیاز است. در این شرایط آب پیش از تکمیل واکنش ها از مخزن خارج شده و راندمان تصفیه کاهش پیدا می کند.
• عدم کنترل گاز ازن اضافی: برخی از سیستم ها بدون پیش بینی تجهیزات جمع آوری و تخریب گاز ازن اضافی طراحی می شوند. این موضوع علاوه بر کاهش راندمان فرآیند، می تواند خطرات ایمنی و زیست محیطی ایجاد کند. مدیریت صحیح گاز خروجی باید از همان مراحل اولیه طراحی مورد توجه قرار گیرد.
• انتخاب نامناسب متریال تجهیزات: ازن یک اکسیدکننده قوی است و بسیاری از فلزات، لاستیک ها و پلیمرهای معمولی در تماس با آن دچار تخریب می شوند. استفاده از مواد نامناسب می تواند باعث خوردگی، نشتی و افزایش هزینه های تعمیر و نگهداری شود. انتخاب متریال مقاوم در برابر ازن یکی از الزامات طراحی حرفه ای است.
• نادیده گرفتن شرایط عملیاتی: تغییرات دما، فشار، دبی و کیفیت آب در طول بهره برداری می تواند بر عملکرد سیستم تأثیر بگذارد. طراحی بر اساس شرایط ایده آل و بدون در نظر گرفتن نوسانات واقعی، معمولاً موجب کاهش کارایی سیستم در آینده می شود.
• کمبود تجهیزات کنترلی و ابزار دقیق: عدم استفاده از تجهیزات پایش و کنترل یکی دیگر از خطاهای رایج است. بدون اندازه گیری پارامترهایی مانند دبی، فشار، ORP و غلظت ازن محلول، تنظیم دقیق سیستم امکان پذیر نخواهد بود. این موضوع می تواند منجر به مصرف بیش از حد ازن یا کاهش کیفیت تصفیه شود.
