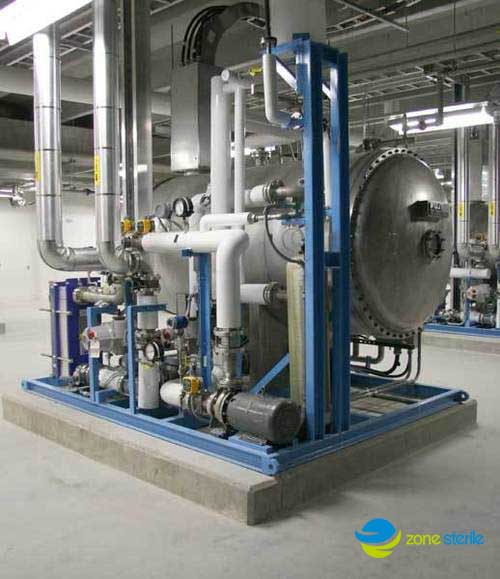

راهنمای انتخاب متریال لوله کشی و اتصالات در سیستم های ازن زنی

ازن یکی از قوی ترین اکسیدکننده های موجود در جهان است که در تصفیه آب و پساب، صنایع غذایی و داروسازی کاربرد وسیعی دارد. با این حال، همین قدرت اکسندگی بالا، یک چالش بزرگ مهندسی ایجاد می کند: خوردگی شدید متریال. انتخاب اشتباه یک واشر یا لوله ساده می تواند در کمتر از چند هفته منجر به نشت گاز سمی ازن و تخریب کل سیستم شود. در این مقاله، به بررسی تخصصی بهترین متریال ها برای لوله کشی و اتصالات در سیستم های ازن زنی می پردازیم.

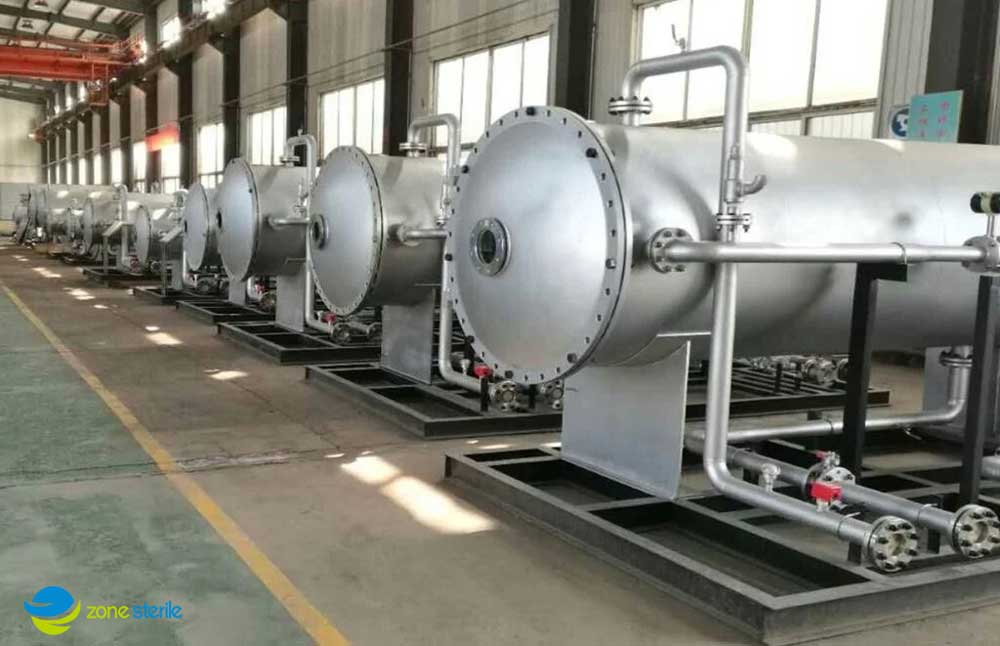

دلایل اهمیت سازگاری متریال مورد استفاده در لوله کشی و اتصالات سیستم های ازن زنی

ازن یک مولکول بسیار پرانرژی و اکسیدکننده قوی است. همین خاصیت که آن را برای تصفیه و ضدعفونی مؤثر می کند، چالش بزرگی برای متریال هایی است که در تماس با آن قرار می گیرند. اهمیت سازگاری متریال را می توان در چند محور کلیدی بررسی کرد.

حفظ یکپارچگی ساختاری و پیشگیری از نشتی های خطرناک

قدرت اکسیداسیون بالای ازن می تواند پیوندهای مولکولی در مواد ناسازگار را به سرعت در هم بشکند که این امر در پلاستیک ها به صورت ترد شدگی و در فلزات به شکل خوردگی های عمیق و حفره ای ظاهر می شود. زمانی که بدنه لوله ها یا رزوه اتصالات دچار تخریب میکروسکوپی شوند، نشت گاز ازن به محیط اطراف اجتناب ناپذیر خواهد بود. با توجه به اینکه ازن گازی سمی و برای ریه انسان به شدت محرک است، کوچکترین نشت ناشی از انتخاب اشتباه متریال در دستگاه ازن ساز می تواند ایمنی محیط کار را به خطر انداخته و منجر به حوادث ناگوار انسانی شود. بنابراین، انتخاب متریال مقاوم تنها یک مسئله فنی نیست، بلکه اولین خط دفاعی برای حفظ جان پرسنل و سلامت محیط زیست محسوب می شود.

جلوگیری از تجزیه کاتالیزوری و تضمین کارایی فرآیند

برخی از فلزات و آلیاژهای ناسازگار در مواجهه با ازن مانند یک کاتالیزور عمل کرده و باعث تجزیه سریع مولکول به اکسیژن () می شوند. این واکنش ناخواسته باعث می شود که بخش بزرگی از ازن تولید شده توسط دستگاه، پیش از رسیدن به نقطه هدف (مانند تصفیه آب یا گندزدایی)، از بین برود و عملاً راندمان سیستم به شدت افت کند. علاوه بر این، فرآیند خوردگی در مواد ناسازگار باعث آزاد شدن ذرات اکسید شده و ناخالصی ها به درون جریان سیال می گردد. این موضوع در صنایعی مانند داروسازی یا تولید مواد غذایی که حفظ خلوص در آن ها اولویت اول است، می تواند منجر به آلودگی محصول نهایی و خسارات مالی سنگین شود.

مدیریت هزینه های بلندمدت و افزایش طول عمر مفید سیستم

اگرچه متریال های سازگار با ازن مانند استنلس استیل ۳۱۶L یا پلیمرهای مهندسی مثل PVDF در زمان خرید هزینه بیشتری را به پروژه تحمیل می کنند، اما این انتخاب در واقع یک سرمایه گذاری اقتصادی هوشمندانه است. استفاده از مواد ارزان قیمت و ناسازگار باعث می شود که سیستم در فواصل زمانی کوتاه دچار خرابی های مکرر شده و نیاز به تعویض قطعات یا تعمیرات اضطراری پیدا کند. این تعمیرات نه تنها هزینه های مستقیم قطعات را در پی دارد، بلکه با متوقف کردن خط تولید یا فرآیند تصفیه، هزینه های ناشی از توقف کار را به شدت افزایش می دهد. انتخاب متریال درست، پایداری عملیاتی سیستم را برای سال های متمادی تضمین کرده و هزینه نهایی مالکیت تجهیزات را کاهش می دهد.

پیش بینی پذیری عملکرد و انطباق با استانداردهای ایمنی

در مهندسی سیستم های شیمیایی، قابلیت پیش بینی رفتار مواد در شرایط سخت اهمیت ویژه ای دارد. زمانی که از متریال های استاندارد و تست شده برای ازن استفاده می شود، مهندسان می توانند با اطمینان کامل نرخ استهلاک و زمان های سرویس دهی را تخمین بزنند. در مقابل، متریال ناسازگار رفتاری غیرقابل پیش بینی دارد و ممکن است در فشارهای کاری پایین نیز به ناگهان دچار شکست یا انفجار شود. همچنین، بسیاری از نهادهای نظارتی و استانداردهای بین المللی مانند NSF یا AWWA، استفاده از متریال های خاص را برای سیستم های حاوی اکسیدکننده های قوی الزامی کرده اند. رعایت این الزامات نه تنها ضامن عملکرد فنی است، بلکه در صورت بروز هرگونه حادثه، مسئولیت های حقوقی ناشی از عدم رعایت استانداردها را از دوش بهره بردار برمی دارد.

فلزات و آلیاژهای مناسب برای لوله کشی و اتصالات سیستم های ازن زنی

در سیستم های ازن زنی، انتخاب فلزات و آلیاژهای مناسب برای لوله کشی و اتصالات از اهمیت بالایی برخوردار است، چرا که ازن یک عامل اکسیدکننده بسیار قوی محسوب می شود و می تواند به سرعت بسیاری از فلزات معمولی را دچار خوردگی کند. در ادامه به توضیح فلزات و آلیاژهای مناسب برای این کاربرد می پردازیم.

استنلس استیل ۳۱۶L

فولاد ضد زنگ ۳۱۶L به دلیل وجود عنصر مولیبدن، مقاوم ترین گزینه رایج در برابر خوردگی حفره ای ناشی از ازن است. پسوند L در این آلیاژ اهمیت حیاتی دارد، زیرا با کاهش میزان کربن، از ایجاد ضعف و خوردگی در نقاط جوشکاری جلوگیری می کند. این متریال به دلیل تعادل میان قیمت و مقاومت شیمیایی، انتخاب اول برای ساخت بدنه ژنراتورها، مخازن واکنش و خطوط اصلی انتقال گاز ازن در صنایع تصفیه آب است.

استنلس استیل ۳۰۴

استیل ۳۰۴ فاقد مولیبدن است و به همین دلیل مقاومت بسیار کمتری در برابر اکسیداسیون شدید دارد. استفاده از این آلیاژ تنها در شرایطی مجاز است که غلظت ازن در آب بسیار پایین (کمتر از ۱ پی پی ام) باشد. در غلظت های گازی یا محیط های مرطوب، استیل ۳۰۴ به سرعت دچار خوردگی سطحی می شود؛ بنابراین برای خطوط اصلی تزریق و نقاط حساس که با گاز خالص در تماس هستند، نباید به عنوان جایگزین ۳۱۶ استفاده شود.

آلیاژهای نیکل  پایه برای شرایط فوق خورنده

در پروژه هایی با غلظت ازن بسیار بالا، دمای عملیاتی زیاد یا حضور همزمان مواد شیمیایی مهاجم، آلیاژ Hastelloy C-276 بهترین عملکرد را دارد. این فلز گران قیمت به دلیل ترکیب غنی از نیکل و کروم، در برابر سخت ترین شرایط اکسیداسیون کاملاً پایدار است. معمولاً از این آلیاژ در بخش های کلیدی مانند نازل های تزریق، قطعات داخلی انژکتورها و شیرآلات کنترلی حساس استفاده می شود تا تداوم کارکرد سیستم در شرایط بحرانی تضمین شود.

فلزات نامناسب و ممنوعه در فرآیند ازن زنی

برخی فلزات به دلیل واکنش پذیری سریع با ازن، باید کاملاً از سیستم لوله کشی حذف شوند. مس و برنج به سرعت اکسید شده و با ایجاد رسوبات سبز رنگ باعث گرفتگی مسیرها می شوند. فولاد گالوانیزه نیز به دلیل تخریب آنی لایه روی توسط ازن، بلافاصله دچار زنگ زدگی شدید می شود. همچنین آلومینیوم در برابر قدرت اکسندگی ازن پایداری ندارد و استفاده از این مواد در مسیر جریان ازن، منجر به نشت گاز، آلودگی سیال و تخریب زودهنگام تجهیزات خواهد شد.

بررسی تخصصی پلیمرها و پلاستیک های مورد استفاده در لوله کشی و اتصلات سیستم های ازن زنی

در انتخاب پلیمرها برای سیستم های ازن زنی، باید دقت داشت که بسیاری از پلاستیک های معمولی در تماس با ازن به سرعت ترد شده و مانند بیسکویت خرد می شوند. در ادامه، بررسی تخصصی پلیمرهای مهندسی مقاوم در برابر گاز اوزون می پردازیم.

پلی وینیلیدین فلوراید

پلی وینیلیدین فلوراید یا PVDF، مقاوم ترین پلیمری است که برای لوله کشی صلب و اتصالات سیستم های ازن زنی استفاده می شود. این ماده در برابر غلظت های بسیار بالای ازن کاملاً پایدار است و هیچ گونه واکنشی با آن نمی دهد. به دلیل استحکام مکانیکی بالا و مقاومت فوق العاده در برابر نفوذ گاز، از PVDF در ساخت انژکتورهای ونچوری، شیرهای یک طرفه و اتصالات ابزار دقیق استفاده می شود. طول عمر این پلیمر در سیستم های ازن زنی بسیار طولانی است و برخلاف بسیاری از پلاستیک ها، در اثر اکسیداسیون دچار تغییر رنگ یا ترک خوردگی نمی شود.

تفلون

تفلون یا PTFE دارای پیوندهای کربن-فلور بسیار قوی است که ازن عملاً توانایی شکستن آن ها را ندارد. این ماده در برابر تمامی غلظت های ازن و در دماهای بسیار بالا مقاوم است. از تفلون معمولاً به صورت نوار (برای آب بندی رزوه ها)، شیلنگ های منعطف برای انتقال گاز از ژنراتور به نقطه تزریق، و واشرهای تخت استفاده می شود. تنها نقطه ضعف PTFE، پدیده خزش تحت فشار زیاد و سختی در چسباندن یا جوش دادن لوله های صلب آن است؛ به همین دلیل در لوله کشی های اصلی بیشتر از PVDF و در بخش های منعطف و آب بندی از PTFE استفاده می شود.

پلی وینیل کلراید کلرینه شده

پلی وینیل کلراید کلرینه شده یا CPVC، نسبت به PVC معمولی مقاومت بسیار بیشتری در برابر حرارت و اکسیداسیون دارد. در سیستم های تصفیه آب استخر یا تصفیه خانه هایی که غلظت ازن در آب تزریق شده پایین است، از لوله های CPVC فشار قوی استفاده می شود. اگرچه عمر این لوله ها به اندازه PVDF نیست و به مرور زمان کمی خشک می شوند، اما به دلیل قیمت بسیار کمتر و سهولت در نصب ، برای پروژه های با بودجه محدود در فاز محلول گزینه ای منطقی به شمار می روند.

پلیمرهای نامناسب و خطرات استفاده از آن ها

استفاده از پلاستیک هایی مانند PVC معمولی، پلی  پروپیلن و نایلون در مسیر ازن زنی یک اشتباه استراتژیک است. ازن با حمله به پیوندهای پلیمری این مواد، باعث ترد شدگی اکسیداتیو می شود. در نتیجه، لوله یا اتصال ممکن است در نگاه اول سالم به نظر برسد، اما با کوچکترین ضربه یا فشار ناگهانی پمپ، به طور کامل متلاشی شود. همچنین این تخریب باعث آزاد شدن مواد آلی به داخل آب می شود که علاوه بر کاهش غلظت ازن، کیفیت شیمیایی آب را نیز کاهش می دهد. بنابراین، در بخش هایی که با گاز خالص یا آب با غلظت بالای ازن در تماس هستند، باید از به کار بردن این پلیمرها اکیداً خودداری کرد.

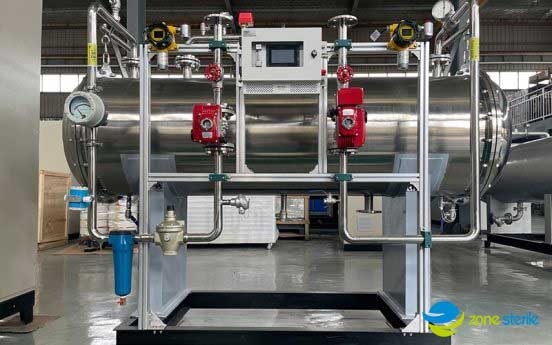

الاستومرهای مناسب برای استفاده در واشرها و آب بندهای ازن ساز

انتخاب الاستومرها (لاستیک های صنعتی) در سیستم های ازن زنی، به دلیل انعطاف پذیری و ماهیت شیمیایی آن ها، حساس ترین بخش طراحی است؛ چرا که واشرها و اورینگ ها معمولاً اولین نقاطی هستند که در صورت انتخاب نادرست، تحت حملات اکسیداتیو ازن متلاشی می شوند.

• ویتون: ویتون که در خانواده فلوروالاستومرها (FKM) قرار دارد، به دلیل مقاومت فوق العاده در برابر اکسیداسیون، استاندارد اول صنعت برای آب بندی در سیستم های ازن زنی است. ساختار مولکولی این ماده به گونه ای است که پیوندهای کربن-فلوئور آن در برابر حمله اتم های فعال ازن به شدت پایدار هستند. برای اکثر کاربردها، گرید Viton-A کفایت می کند، اما در غلظت های بسیار بالای گاز ازن، استفاده از گرید Viton-B که مقاومت شیمیایی بیشتری دارد، توصیه می شود. این الاستومر به دلیل حفظ خاصیت ارتجاعی در درازمدت، مانع از بروز نشتی در اتصالات لوله کشی و بدنه دستگاه های ازن ساز می شود.
• آفلاس: آفلاس (FEPM) یک گام فراتر از ویتون در مقاومت شیمیایی است و به ویژه در سیستم هایی که علاوه بر ازن، با بخار داغ یا مواد قلیایی قوی در تماس هستند، عملکردی بی نظیر دارد. این ماده در برابر تخریب ناشی از ازن کاملاً مصون است و برخلاف بسیاری از لاستیک ها، در دماهای بالا دچار تغییر شکل یا سخت شدگی نمی شود. اگرچه آفلاس نسبت به ویتون قیمت بالاتری دارد و کمی سخت تر است، اما در بخش های بحرانی سیستم که نیاز به پایداری حرارتی و شیمیایی همزمان دارند، مطمئن ترین گزینه برای جلوگیری از توقف خط تولید محسوب می شود.
• اورینگ های با روکش تفلون: در مواردی که نیاز به مقاومت شیمیایی ۱۰۰ درصدی تفلون در کنار خاصیت فنری لاستیک باشد، از اورینگ های با روکش تفلون استفاده می شود. این قطعات دارای یک هسته منعطف (معمولاً از جنس سیلیکون یا ویتون) هستند که با یک لایه بدون درز از تفلون پوشانده شده است. این ساختار باعث می شود که ازن هرگز به هسته داخلی دسترسی پیدا نکند و واشر دچار خوردگی نشود، در حالی که هسته داخلی فشار لازم برای آب بندی را فراهم می کند. این واشرها برای شیرآلات بزرگ و مخازن واکنشی که تحت فشار نوسانی هستند، انتخابی ایده آل به شمار می روند.
• کالرز: کالرز (FFKM) پیشرفته ترین و گران قیمت ترین نوع الاستومر است که مقاومت شیمیایی آن تقریباً با تفلون برابری می کند، اما رفتار آن کاملاً شبیه به لاستیک است. این ماده در برابر بیش از ۱۸۰۰ نوع ماده شیمیایی مختلف از جمله غلیظ ترین گازهای ازن مقاوم است و هیچ گونه تخریبی در پیوندهای آن رخ نمی دهد. به دلیل قیمت بسیار بالا، استفاده از کالرز تنها در نقاطی که هزینه تعمیرات یا خطرات ناشی از نشت گاز در آن ها بسیار حیاتی است (مانند تجهیزات آزمایشگاهی فوق دقیق یا صنایع نیمه رسانا) توجیه اقتصادی دارد و بالاترین ضریب اطمینان را در کل صنعت فراهم می کند.

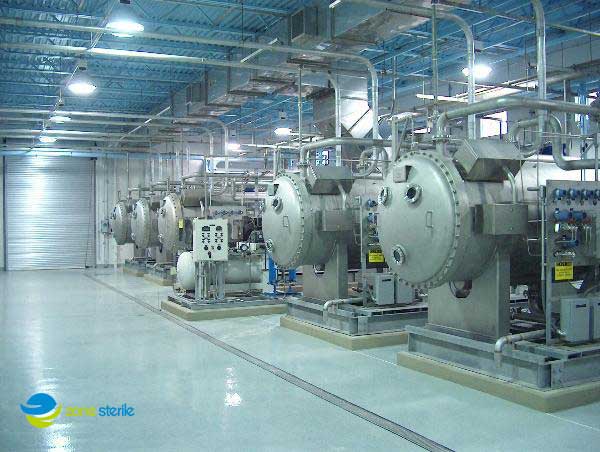

استانداردهای نصب لوله کشی و اتصالات سیستم های ازن زنی

برای دستیابی به عملکرد بهینه و ایمنی کامل در سیستم های ازن زنی، رعایت استانداردهای مهندسی در مرحله نصب و انتخاب نوع اتصالات به اندازه انتخاب خودِ متریال اهمیت دارد. در ادامه، اصول و استانداردهای کلیدی نصب و اتصالات تشریح شده است.

استاندارد جوشکاری و اتصال قطعات فلزی

در سیستم های ازن زنی که از استنلس استیل (به ویژه 316L) استفاده می کنند، جوشکاری آرگون استاندارد اصلی است. نکته حیاتی در اینجا، استفاده از گاز محافظ در پشت جوش برای جلوگیری از ایجاد گل جوش یا اکسیداسیون داخلی است؛ چراکه نقاط ناصاف و متخلخل در محل جوش، محل تجمع آلودگی و شروع خوردگی حفره ای توسط ازن هستند. همچنین پس از جوشکاری، عملیات اسیدشویی و غیرفعال سازی طبق استاندارد ASTM A380 برای بازیابی لایه اکسید کروم محافظ روی سطح فلز الزامی است.

انتخاب اتصالات رزوه ای و نوار تفلون مناسب

در اتصالات رزوه ای، ازن به راحتی می تواند از ریزترین شکاف ها نشت کند. استفاده از رزوه های دقیق ضروری است. نکته مهم در این بخش، نوع نوار تفلون مصرفی است؛ باید حتماً از نوار تفلون با چگالی بالا و 100% خالص استفاده شود. استفاده از چسب های آب بندی یا نوار تفلون های ارزان قیمت که حاوی مواد افزودنی روغنی یا پلیمری ناسازگار هستند، در تماس با ازن اکسید شده و باعث نشتی گاز می شوند.

استانداردهای اتصالات پلیمری

برای لوله های پلیمری مانند PVDF، بهترین روش اتصال، جوش حرارتی لب به لب یا جوش سوکتی است. این روش ها اتصالی یکپارچه و بدون درز ایجاد می کنند که در برابر لرزش و فشار ازن مقاوم است. در مورد CPVC، استفاده از چسب های مخصوص مقاوم به اکسیداسیون که برای شرایط خورنده فرموله شده اند، الزامی است. استفاده از چسب های معمولی PVC در سیستم های ازن زنی به هیچ وجه مجاز نیست، زیرا پیوند پلیمری آن ها توسط ازن به سرعت تخریب می شود.

الزامات نصب برای جلوگیری از تله گاز و لرزش

طراحی مسیر لوله کشی باید به گونه ای باشد که از ایجاد تله های گازی جلوگیری شود. تجمع گاز ازن در نقاط مرتفع لوله کشی می تواند غلظت موضعی را بالا برده و منجر به خوردگی شدید یا شوک های فشاری شود. همچنین، به دلیل قدرت اکسیدندگی ازن، تجهیزات اندازه گیری مانند فشارسنج ها باید دارای دیافراگم جداکننده از جنس استنلس استیل یا تفلون باشند تا بردارهای حساس دستگاه در تماس مستقیم با گاز قرار نگیرند.

تست نشتی و بازرسی نهایی

پیش از راه اندازی نهایی، سیستم باید تحت تست فشار با گاز بی اثر قرار گیرد. پس از آن، در اولین تزریق ازن، تمام اتصالات باید با دستگاه نشت یاب گاز ازن یا محلول های نشت یاب استاندارد بررسی شوند. هرگونه نشت کوچک گاز ازن نه تنها برای اپراتورها سمی و خطرناک است، بلکه به دلیل خاصیت خورندگی شدید محیط، می تواند به سرعت به تجهیزات جانبی و کابل های برق اطراف آسیب جدی وارد کند.
