نحوه محاسبه ظرفیت ازن ژنراتور

محاسبه ظرفیت ازن ژنراتور یکی از مهم ترین مراحل انتخاب و طراحی سیستم ازن زنی است. اگر ظرفیت دستگاه کمتر از نیاز واقعی باشد، ضدعفونی یا اکسیداسیون به درستی انجام نمی شود؛ اگر هم بیش از حد بزرگ انتخاب شود، هزینه خرید و بهره برداری بالا می رود و حتی ممکن است از نظر ایمنی و خوردگی تجهیزات مشکل ایجاد کند. در این راهنما یاد می گیرید ظرفیت موردنیاز را برای آب به صورت مرحله به مرحله محاسبه کنید و با عوامل اثرگذار بر نتیجه آشنا شوید.

منظور از ظرفیت ازن ژنراتور چیست؟

ظرفیت ازن ژنراتور، شاخصی برای اندازه گیری میزان تولید ازن توسط دستگاه در یک واحد زمانی مشخص است که معمولاً با واحدهای گرم بر ساعت (g/h) یا میلی گرم بر ساعت (mg/h) بیان می شود؛ به عبارت ساده تر، این عدد نشان دهنده توان خروجی و قدرت دستگاه است و تعیین می کند که در هر ساعت چه حجمی از گاز ازن توسط آن تولید می شود. توجه داشته باشید که ظرفیت دستگاه ازن با دوز مورد نیاز تفاوت دارد؛ بنابراین انتخاب ظرفیت مناسب باید بر اساس دبی آب، میزان آلودگی و هدف شما از ضدعفونی صورت گیرد تا دستگاه نه ضعیف تر از نیاز عمل کند و نه فراتر از حد استاندارد مصرف انرژی و تجهیزات باشد.

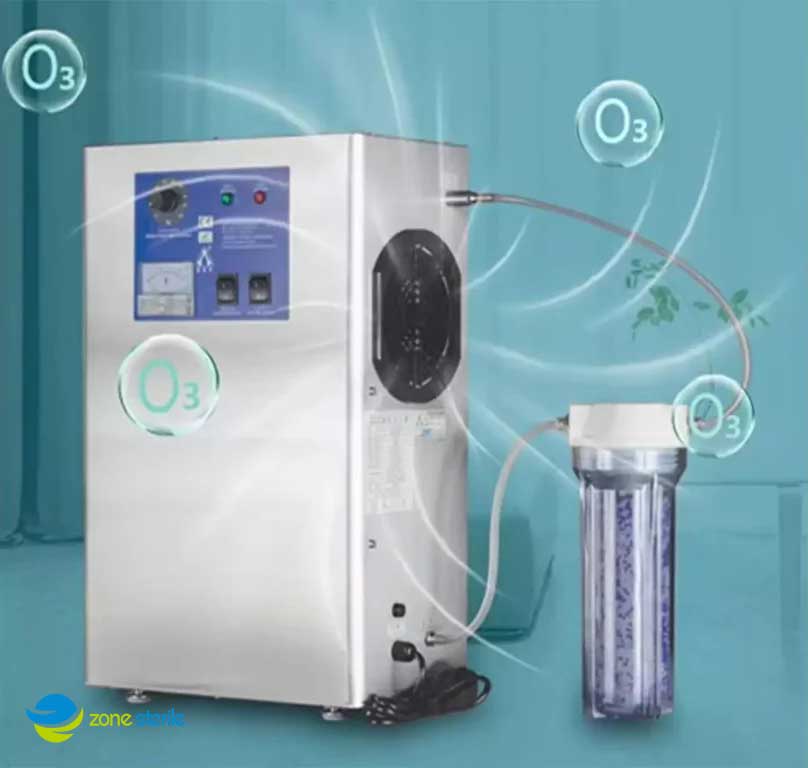

عوامل موثر در تعیین ظرفیت ازن ژنراتور

• نوع کاربرد: ظرفیت موردنیاز برای آب شرب، استخر، آب صنعتی، فاضلاب، برج خنک کن، ضدعفونی هوا/بوگیری متفاوت است؛ چون هدف و شرایط هرکدام فرق می کند.
• دبی جریان یا حجم سیستم: در کاربردهای آبی، مهم ترین ورودی محاسبه معمولاً دبی (m³/h) است؛ هرچه دبی بالاتر باشد، برای رسیدن به یک دوز ثابت، ظرفیت تولید ازن (g/h) باید بیشتر شود. در کاربردهای حجمی (مثل مخزن/استخر) نیز حجم و زمان گردش/تصفیه تعیین کننده اند.
• کیفیت آب/هوا: وجود مواد آلی، کدورت، رنگ، بو، COD/TOC، آمونیاک، آهن و منگنز، بار میکروبی باعث می شود ازن بیشتری مصرف شود و ظرفیت بالاتری نیاز باشد؛ چون بخشی از ازن صرف واکنش با این آلاینده ها می شود.
• هدف فرآیند: دوز و ظرفیت لازم برای گندزدایی با ظرفیت لازم برای اکسیداسیون، حذف رنگ، کاهش بو و VOCها فرق دارد. هر هدف، شدت و مصرف ازن مخصوص خود را دارد.
• دوز موردنیاز و استاندارد/الزام پروژه: در آب معمولاً دوز با mg/L تعریف می شود و بر اساس هدف و کیفیت آب انتخاب می گردد. هرچه دوز هدف بالاتر باشد، ظرفیت ازن ژنراتور باید بیشتر باشد.
• زمان تماس: ازن برای اثرگذاری به زمان نیاز دارد. اگر تانک تماس و زمان کافی وجود داشته باشد، ممکن است با ظرفیت پایین تر هم به نتیجه برسید؛ زمان تماس کم معمولاً به ظرفیت بالاتر یا طراحی تزریق بهتر نیاز دارد.
• راندمان انتقال/تزریق ازن به آب: همه ازن تولیدشده وارد آب نمی شود. روش تزریق (ونتوری، دیفیوزر، میکروبابل)، عمق، فشار و طراحی تماس تعیین می کنند چند درصد از ازن واقعاً حل و مصرف می شود. راندمان پایین یعنی باید ظرفیت دستگاه را بالاتر بگیرید.
• گاز ورودی به ازن ساز و کیفیت آن: ازن ساز با اکسیژن خشک معمولاً خروجی پایدارتر و بالاتری نسبت به هوای مرطوب دارد. رطوبت بالا می تواند هم تولید را کم کند و هم به تجهیزات آسیب بزند؛ بنابراین نوع و کیفیت گاز خوراک روی انتخاب ظرفیت اثر مستقیم دارد.
• شرایط عملیاتی و محیطی: تغییر دما و رطوبت محیط، و همچنین فشار خط/سیستم می تواند باعث اختلاف بین ظرفیت واقعی و ظرفیت اسمی کاتالوگ شود. در شرایط سخت، معمولاً حاشیه اطمینان بیشتری لازم است.
• مدیریت آف گس و الزامات ایمنی: اگر سیستم طوری باشد که بخشی از ازن فرار کند (آف گس بالا)، برای رسیدن به دوز مؤثر ممکن است ظرفیت بیشتری نیاز شود. همچنین الزامات ایمنی (تخریب ازن خروجی، تهویه، سنسور) می تواند طراحی و در نتیجه ظرفیت انتخابی را تحت تأثیر قرار دهد.
• حاشیه اطمینان: به دلیل نوسان کیفیت آب، افت عملکرد در طول زمان، خطای اندازه گیری و تفاوت شرایط واقعی با شرایط کاتالوگ، معمولاً ۱۰ تا ۲۰٪ حاشیه اطمینان برای ظرفیت در نظر می گیرند.

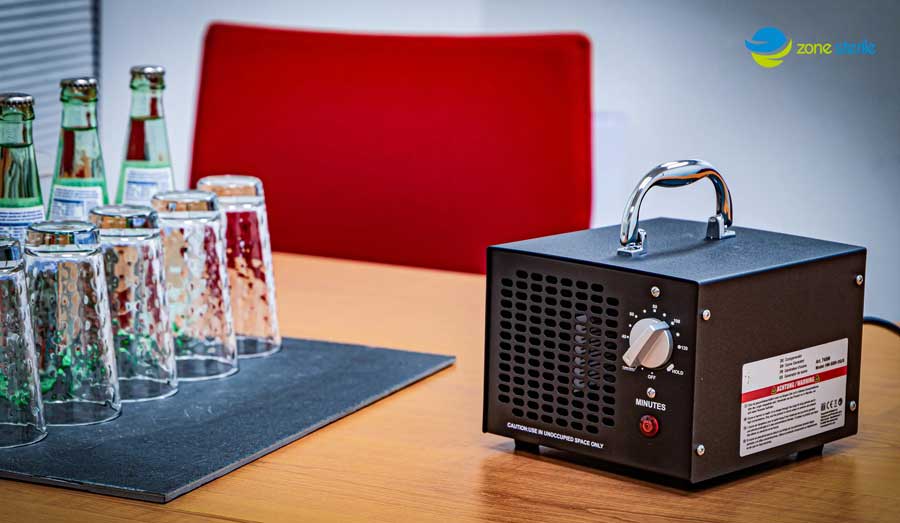

محاسبه ظرفیت ازن ساز برای آب

محاسبه ظرفیت ازن ژنراتور برای آب یکی از مهم ترین مراحل در انتخاب و طراحی سیستم ازن زنی است، زیرا اگر ظرفیت دستگاه کمتر از نیاز واقعی باشد، فرآیند گندزدایی و اکسیداسیون به درستی انجام نمی شود و اگر بیش از حد بزرگ انتخاب شود، هزینه خرید، بهره برداری و نگهداری افزایش پیدا می کند. منظور از ظرفیت ازن ساز، مقدار ازنی است که دستگاه در واحد زمان تولید می کند و معمولاً با واحد گرم بر ساعت (g/h) بیان می شود. برای تعیین این ظرفیت در تصفیه آب، باید سه عامل اصلی شامل دبی آب، دوز موردنیاز ازن و راندمان انتقال ازن به آب را در نظر گرفت.

در ساده ترین روش محاسبه، ابتدا باید دبی آب مشخص شود. دبی معمولاً بر حسب مترمکعب بر ساعت (m³/h) بیان می شود و نشان می دهد چه حجمی از آب در هر ساعت وارد سیستم می شود. عامل بعدی، دوز ازن موردنیاز است که با واحد میلی گرم بر لیتر (mg/L) بیان می شود. این دوز بسته به نوع کاربرد، کیفیت آب و هدف فرآیند متفاوت است؛ به عنوان مثال، دوز موردنیاز برای گندزدایی آب با دوز موردنیاز برای حذف رنگ، بو یا اکسیداسیون آهن و منگنز یکسان نیست. عامل سوم نیز راندمان انتقال است، یعنی درصدی از ازن تولیدشده که واقعاً وارد آب می شود و در فرآیند تصفیه مؤثر است. این راندمان به نوع سیستم تزریق، کیفیت طراحی مخزن تماس، فشار کاری، اندازه حباب ها و شرایط بهره برداری وابسته است.

فرمول کلی محاسبه ظرفیت ازن ژنراتور برای آب به این صورت است که دبی آب در دوز موردنیاز ضرب می شود و سپس حاصل بر راندمان انتقال تقسیم می گردد. اگر دبی بر حسب مترمکعب بر ساعت و دوز بر حسب میلی گرم بر لیتر باشد، نتیجه نهایی مستقیماً بر حسب گرم بر ساعت به دست می آید. به صورت خلاصه می توان نوشت:

ظرفیت ازن ساز(g/h) = دبی آب(m3/h)×دوز ازن(mg/L) / راندمان انتقال

برای مثال، اگر دبی آب 10 مترمکعب بر ساعت باشد، دوز ازن موردنیاز 2 میلی گرم بر لیتر در نظر گرفته شود و راندمان انتقال سیستم 70 درصد یا 0.7 باشد، ظرفیت موردنیاز ازن ساز برابر خواهد بود با:

(10 * 2) / 0.7 = 28.6 g/h

بنابراین در این شرایط، دستگاهی با ظرفیت حدود 30 گرم بر ساعت می تواند گزینه مناسبی باشد. البته در طراحی واقعی معمولاً مقداری حاشیه اطمینان نیز در نظر گرفته می شود تا نوسانات کیفیت آب، افت راندمان سیستم در طول زمان و تغییرات شرایط بهره برداری جبران شود. به همین دلیل در بسیاری از پروژه ها ظرفیت نهایی را حدود 10 تا 20 درصد بیشتر از مقدار محاسبه شده انتخاب می کنند.

نکته بسیار مهم این است که ظرفیت اسمی درج شده در کاتالوگ دستگاه همیشه به معنای ظرفیت واقعی قابل دستیابی در شرایط عملیاتی نیست. عواملی مانند نوع گاز ورودی به ازن ساز، رطوبت هوا، کیفیت اکسیژن مصرفی، دمای محیط، نوع سیستم تزریق و زمان تماس، همگی بر عملکرد واقعی تأثیر می گذارند. به همین دلیل، در محاسبه ظرفیت ازن برای آب نباید فقط به عدد کاتالوگ تکیه کرد، بلکه باید شرایط واقعی پروژه نیز به دقت بررسی شود.

در نهایت، می توان گفت که محاسبه ظرفیت ازن ژنراتور برای آب تنها یک فرمول ساده نیست، بلکه ترکیبی از محاسبه عددی و تحلیل شرایط فرآیند است. هرچه کیفیت آب پیچیده تر باشد و هدف تصفیه حساس تر باشد، اهمیت انتخاب صحیح ظرفیت بیشتر می شود. به همین دلیل، تعیین ظرفیت مناسب باید بر اساس دبی واقعی آب، کیفیت آب خام، هدف استفاده از ازن، راندمان انتقال و شرایط اجرایی انجام شود تا سیستم ازن زنی بتواند با حداکثر کارایی و ایمنی عمل کند.

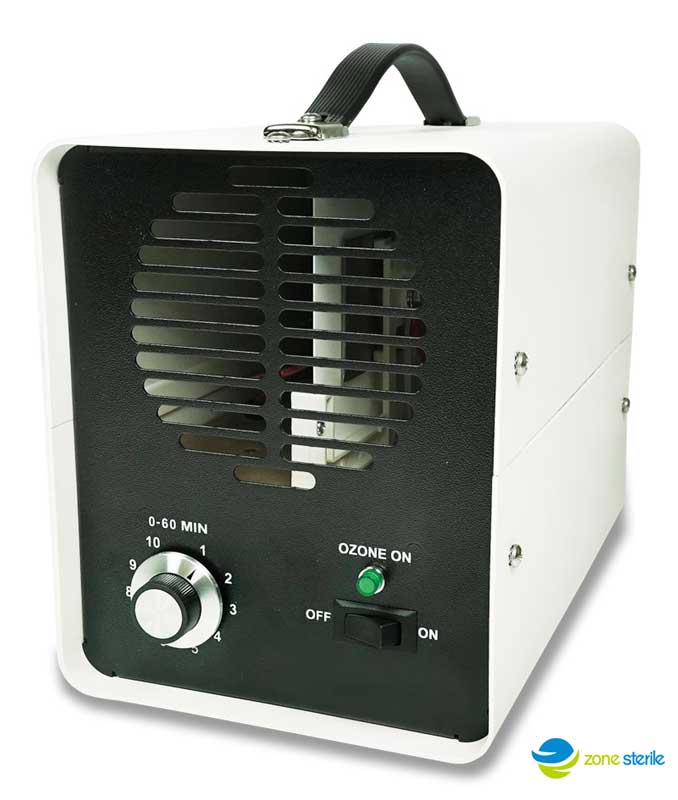

محاسبه ظرفیت ازن ساز برای هوا

محاسبه ظرفیت ازن ژنراتور برای هوا برخلاف کاربردهای آبی که بر اساس دبی جریان تعیین می شود، عمدتاً بر اساس حجم فضای مورد نظر و نوع آلودگی محاسبه می گردد. از آنجایی که هوا در یک محیط بسته  در حال گردش است، ظرفیت دستگاه باید به گونه ای باشد که غلظت ازن در کل فضای محیط به سطح مشخصی برسد تا اثرگذاری مطلوب حاصل شود.

عوامل کلیدی در محاسبه ظرفیت ازن ساز برای هوا شامل حجم فضای فیزیکی (L×W×H)، شدت آلودگی (بو یا میکروب) و زمان عملیات است. برای این محاسبات، معمولاً از استانداردهای تجربی استفاده می شود که غلظت ازن لازم برای هر مترمکعب را بر اساس نوع کاربری محیط تعیین می کنند.

مراحل محاسبه:

1- محاسبه حجم فضا: ابتدا حجم محیط مورد نظر را با ضرب طول، عرض و ارتفاع (متر) به دست آورید ().

2- تعیین دوز موردنیاز: بسته به شدت آلودگی، میزان ازن موردنیاز برای هر مترمکعب متفاوت است. برای مثال:

• بوگیری های سبک و عمومی: حدود 5 تا 10 میلی گرم ازن در هر مترمکعب فضا.
• بوگیری سنگین یا استریل کردن محیط های آلوده: 20 تا 50 میلی گرم ازن در هر مترمکعب فضا.

3- محاسبه ظرفیت دستگاه: فرمول کلی به این صورت است:

ظرفیت دستگاه (mg/h) = حجم فضا (m3)×دوز موردنیاز (mg/m3) / زمان عملیات (ساعت)

نکته: در کاربردهای هوایی، زمان عملیات فاکتور مهمی است. دستگاه های کوچک تر در زمان بیشتر می توانند همان غلظت را ایجاد کنند، اما برای محیط های بزرگ یا آلودگی های سریع، به دستگاه های قدرتمندتری نیاز است.

مثال عملی:

فرض کنید قصد دارید بوی نامطبوع یک سالن با حجم 100 مترمکعب را از بین ببرید و طبق استاندارد برای این نوع بو، 20 میلی گرم ازن برای هر مترمکعب نیاز است. اگر بخواهید این فرآیند در عرض 1 ساعت انجام شود، محاسبات به این صورت خواهد بود:

(100 * 20) / (1 hour) = 2000 mg/h = 2 g/h

بنابراین، شما به دستگاهی با ظرفیت تولید حداقل 2 گرم در ساعت ازن نیاز دارید.

ملاحظات بسیار مهم در محیط های هوایی:

• تخلیه محیط: نکته حیاتی در ازن زنی هوا این است که ازن در غلظت های مؤثر برای ضدعفونی و بوگیری، برای انسان، حیوانات و گیاهان خطرناک و سمی است. بنابراین، تمام محاسبات باید با این فرض انجام شود که در زمان فعالیت دستگاه، هیچ موجود زنده ای در آن فضا حضور ندارد.
• زمان پاک سازی: ازن پس از اتمام عملیات، به مرور به اکسیژن تبدیل می شود، اما باید پس از اتمام کار، محیط به خوبی تهویه شود تا باقیمانده ازن تخلیه گردد.
• دمای محیط: برخلاف آب، در محیط های هوایی، رطوبت بالا و دمای بالا می توانند راندمان تولید ازن را کاهش دهند؛ لذا در محیط های بسیار مرطوب، باید حاشیه اطمینان بالاتری در انتخاب ظرفیت دستگاه لحاظ شود.

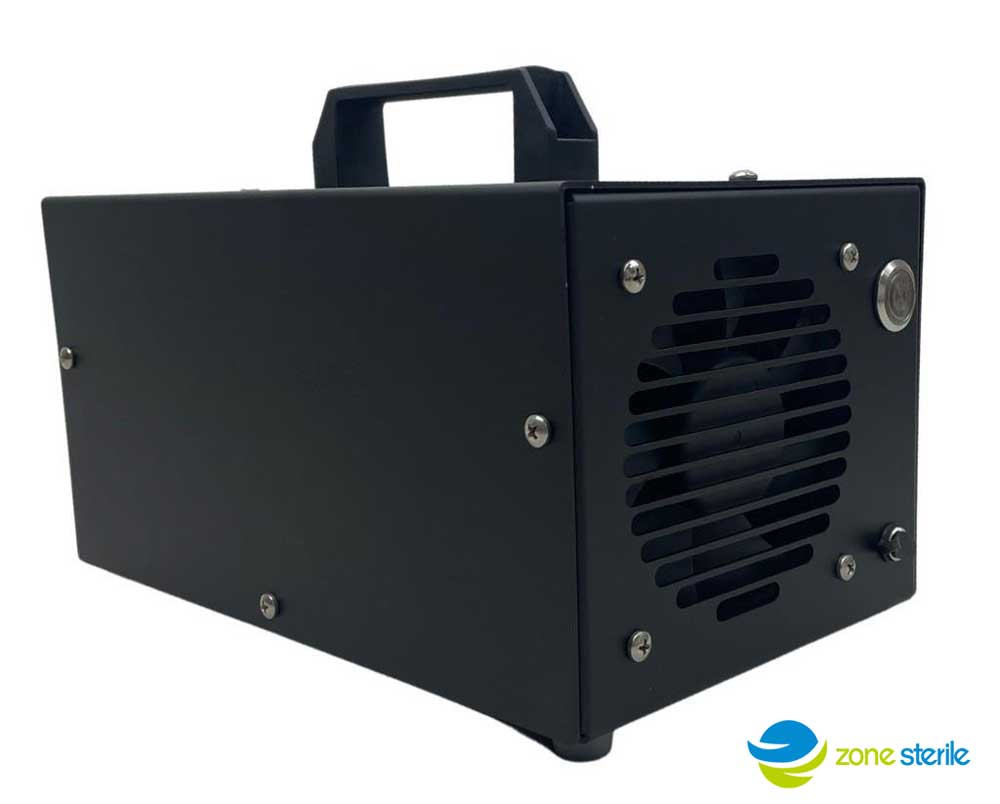

اشتباهات رایج در محاسبه و انتخاب ظرفیت ازن ژنراتور

بسیاری از طراحان یا خریداران تصور می کنند با دانستن دبی و دوز موردنیاز، محاسبات تمام شده است. اما واقعیت این است که چندین فاکتور پنهان وجود دارد که اگر نادیده گرفته شوند، سیستم عملاً ناکارآمد خواهد بود.

• تکیه صرف به ظرفیت اسمی کاتالوگ: ظرفیت درج شده در کاتالوگ ها معمولاً در شرایط ایده آل آزمایشگاهی ثبت می شود، اما در میدان عمل، عواملی مانند رطوبت، دما و کیفیت گاز ورودی می تواند عملکرد واقعی دستگاه را به شدت کاهش دهد. تکیه بر اعداد اسمی بدون در نظر گرفتن شرایط محیطی پروژه، باعث انتخاب دستگاهی می شود که در بهره برداری واقعی، دوز لازم را تأمین نمی کند.
• نادیده گرفتن راندمان انتقال ازن به سیال: تولید ازن برابر با مقدار حل شده در آب نیست و بخش زیادی از گاز تولیدی ممکن است قبل از واکنش هدر برود. راندمان انتقال به روش تزریق و طراحی سیستم وابسته است؛ اگر این ضریب در محاسبات لحاظ نشود، ظرفیت دستگاه انتخابی بسیار کمتر از نیاز واقعی خواهد بود و عملاً کارایی سیستم از بین می رود.
• بی توجهی به کیفیت آب یا هوا و بار آلاینده ها: ازن پیش از گندزدایی، ابتدا با مواد آلی، آهن، کدورت و سایر آلاینده ها واکنش می دهد. بسیاری از محاسبات فقط دوز استاندارد را در نظر می گیرند و بار آلودگی واقعی را نادیده می گیرند؛ در نتیجه انرژی دستگاه صرف اکسیداسیون مواد مزاحم شده و قدرت گندزدایی لازم برای هدف اصلی تأمین نمی شود.
• کم اهمیت دانستن زمان تماس و طراحی تماس دهی: ازن برای اثرگذاری به “زمان” نیاز دارد، نه فقط غلظت. تلاش برای جبرانِ ضعفِ سیستمِ تماس با افزایش بی رویه ظرفیت، راهکار درستی نیست و فقط باعث هدررفت گاز و افزایش هزینه ها می شود. طراحی ضعیف مخزن یا جریان هوای نامناسب، باعث می شود ازن فرصت کافی برای عملکرد نداشته باشد.
• نادیده گرفتن آف گس و الزامات ایمنی: بخشی از ازن تولیدی همیشه به صورت گاز باقی مانده و حل نمی شود. عدم پیش بینی سیستم جمع آوری و تخریب این گازهای خروجی (آف گس)، علاوه بر اتلاف منابع، ایمنی محیط را به خطر می اندازد. به ویژه در کاربردهای هوایی، کنترل دقیق تهویه و زمان بندی برای جلوگیری از تجمع ازن سمی ضروری است.
• انتخاب تجهیزات ارزان و بی کیفیت: خرید دستگاهی که ظرفیت بالای آن به قیمت کاهش کیفیت قطعات به دست آمده، یک خطای پرهزینه است. افت شدید تولید، خرابی زودرس سل های ازن، نشتی و خرابی منبع تغذیه در دستگاه های بی کیفیت باعث می شود پس از مدت کوتاهی با افت ظرفیت مواجه شوید و هزینه نگهداری و تعویض دستگاه، بسیار سنگین تر از خرید یک سیستم استاندارد شود.
• حذف حاشیه اطمینان در طراحی: طراحی صرفاً بر اساس شرایط متوسط، اشتباه است زیرا نوسانات کیفیت آب و فرسودگی تجهیزات همیشه وجود دارد. اگر حاشیه اطمینان ۱۰ تا ۲۰ درصدی لحاظ نشود، سیستم در شرایط پیک کم می آورد یا مجبور است دائماً با حداکثر توان کار کند که باعث کاهش عمر مفید تجهیز و افزایش هزینه های بهره برداری می شود.
