اهمیت استفاده از سیستم های خنک کاری در ازن ژنراتورها

ازن ژنراتورها امروزه در صنایع مختلفی مانند تصفیه آب، ضدعفونی هوا، استخرها، صنایع غذایی و مراکز درمانی کاربرد گسترده ای دارند. دلیل این استقبال، قدرت بالای گاز ازن در اکسیداسیون، حذف بو، نابودی میکروارگانیسم ها و بهبود کیفیت آب و هوا است. اما در کنار تمام این مزایا، یک نکته بسیار مهم وجود دارد که گاهی در زمان انتخاب یا استفاده از دستگاه نادیده گرفته می شود: سیستم های خنک کاری در ازن ژنراتورها. بسیاری از کاربران هنگام بررسی مشخصات یک دستگاه ازن ساز بیشتر روی ظرفیت تولید، نوع کاربرد و قیمت تمرکز می کنند، در حالی که عملکرد پایدار و طول عمر واقعی دستگاه تا حد زیادی به سیستم خنک کننده آن وابسته است. اگر گرمای تولیدشده در حین کار به درستی مدیریت نشود، راندمان تولید ازن کاهش پیدا می کند، قطعات داخلی آسیب می بینند و هزینه نگهداری دستگاه به مرور افزایش می یابد.

مکانیزم تولید ازن و چالش حرارت ناخواسته

روش استاندارد تولید ازن در مقیاس صنعتی، استفاده از تکنولوژی تخلیه کرونا (Corona Discharge) است. در این فرآیند، اکسیژن (یا هوای خشک) از میان یک میدان الکتریکی با ولتاژ بالا عبور می کند تا پیوندهای مولکولی اکسیژن شکسته شده و اتم های آزاد با ترکیب مجدد، مولکول ازن را تشکیل دهند. نکته کلیدی اینجاست که این فرآیند از نظر ترمودینامیکی بازدهی بسیار پایینی دارد. به طور میانگین، تنها حدود ۵ تا ۱۰ درصد از انرژی الکتریکی مصرف شده صرف تولید ازن می شود. مابقی این انرژی (بیش از ۹۰ درصد) به شکل گرما در داخل محفظه واکنش آزاد می گردد. اگر این حرارت به سرعت دفع نشود، نه تنها فرآیند تولید متوقف می شود، بلکه تجهیزات گران قیمت شما با آسیب های جدی مواجه خواهند شد.

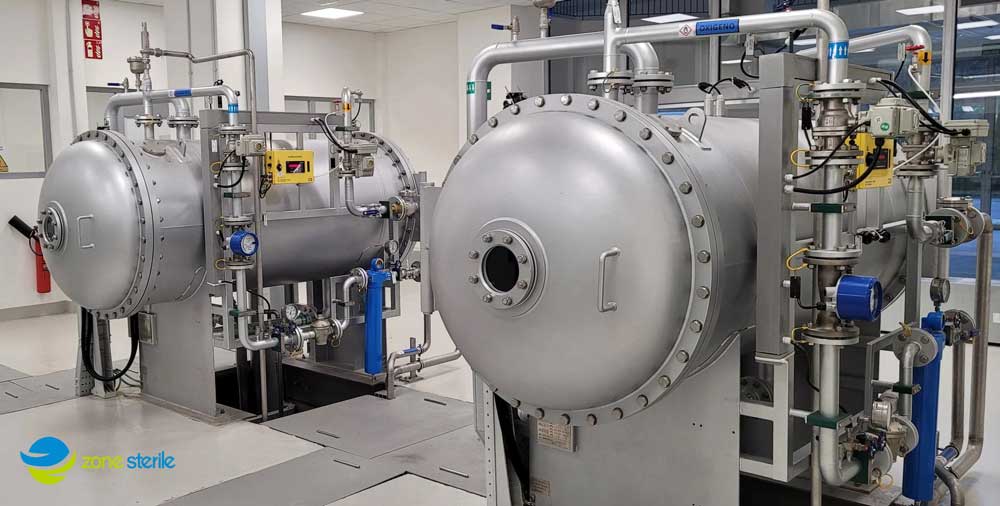

دلایل استفاده از سیستم خنک کاری در ازن ژنراتور

استفاده از سیستم خنک کاری در دستگاه های ازن ژنراتور یک انتخاب سلیقه ای نیست، بلکه یک ضرورت مهندسی است.

جلوگیری از تجزیه حرارتی گاز ازن

گاز ازن ذاتاً ناپایدار است و هرچه دمای محیط تولید و عبور آن بالاتر برود، سریع تر به اکسیژن بازمی گردد. به همین دلیل، در ازن ژنراتور اگر حرارت ایجادشده در زمان کار به درستی کنترل نشود، بخشی از ازن تولیدشده پیش از آن که از دستگاه خارج شود تجزیه می شود. این موضوع مستقیماً روی غلظت و کیفیت ازن خروجی اثر می گذارد و راندمان کل سیستم را پایین می آورد. در واقع دستگاه ممکن است برق مصرف کند و به ظاهر فعال باشد، اما به دلیل دمای بالا نتواند مقدار ازن مورد انتظار را تولید کند. سیستم خنک کاری با کنترل دمای محفظه تولید، شرایطی فراهم می کند که ازن با پایداری بیشتری شکل بگیرد و پیش از خروج از دستگاه از بین نرود.

حفاظت از لوله های دی الکتریک

در بسیاری از ازن سازها، تولید ازن با استفاده از تخلیه الکتریکی درون محفظه ای انجام می شود که در آن لوله های دی الکتریک نقش بسیار مهمی دارند. این قطعات معمولاً از جنس شیشه، سرامیک یا کوارتز ساخته می شوند و نسبت به تنش های حرارتی حساس اند. هنگامی که حرارت بیش از حد در دستگاه جمع شود، این قطعات دچار فشار حرارتی می شوند و ممکن است به تدریج ترک بخورند یا آسیب ببینند. هرگونه آسیب در این بخش، عملکرد تولید ازن را مختل می کند و حتی می تواند موجب خرابی کامل سلول تولید شود. بنابراین وجود یک سیستم خنک کننده مناسب، تنها برای کاهش دما نیست، بلکه برای محافظت از اصلی ترین بخش تولید ازن در دستگاه نیز ضرورت دارد.

پایداری فرآیند تخلیه الکتریکی و راندمان تولید

فرآیند تولید ازن در دستگاه های مبتنی بر کرونا به شرایط کاری پایدار نیاز دارد. وقتی دما بیش از حد افزایش پیدا می کند، رفتار الکتریکی محیط داخلی دستگاه نیز تغییر می کند و این مسئله می تواند بر کیفیت تخلیه الکتریکی اثر منفی بگذارد. در چنین شرایطی، فرآیند تولید ازن از حالت بهینه خارج می شود و بازده واقعی دستگاه کاهش پیدا می کند. به بیان ساده، هرچه دما بهتر کنترل شود، تولید ازن نیز یکنواخت تر، پایدارتر و قابل اعتمادتر خواهد بود. سیستم خنک کاری به حفظ تعادل حرارتی داخل دستگاه کمک می کند و همین تعادل، شرط اصلی برای عملکرد مداوم و مؤثر ازن ژنراتور است.

جلوگیری از آسیب به ترانسفورماتور و قطعات الکترونیکی

ازن ژنراتورها برای ایجاد ولتاژ بالا به ترانسفورماتورها و اجزای الکترونیکی حساس وابسته هستند. این قطعات در شرایط دمایی بالا به مرور دچار افت عملکرد می شوند و اگر گرما از حد مجاز فراتر برود، احتمال خرابی آن ها بسیار بیشتر می شود. گرمای زیاد می تواند باعث ضعیف شدن عایق ها، کاهش عمر قطعات الکترونیکی و در نهایت سوختن بخش هایی از سیستم برق دستگاه شود. از آنجا که تعمیر یا تعویض این قطعات معمولاً هزینه بر است، استفاده از سیستم خنک کاری نقش مهمی در کاهش هزینه های نگهداری و جلوگیری از توقف ناگهانی دستگاه دارد. در حقیقت، خنک کاری مناسب فقط از بخش تولید ازن محافظت نمی کند، بلکه سلامت کل ساختار الکتریکی دستگاه را نیز حفظ می کند.

افزایش طول عمر مفید دستگاه

هر تجهیز صنعتی زمانی که به طور مداوم در دمای بالا کار کند، سریع تر فرسوده می شود و ازن ساز نیز از این قاعده مستثنا نیست. دمای کنترل نشده می تواند باعث استهلاک سریع تر قطعات داخلی، کاهش کیفیت عملکرد و افزایش دفعات خرابی شود. در مقابل، وقتی سیستم خنک کاری به درستی طراحی شده باشد، دستگاه در شرایط پایدارتر و استانداردتری کار می کند و فشار حرارتی کمتری به اجزای آن وارد می شود. نتیجه این موضوع، افزایش عمر مفید دستگاه، کاهش استهلاک و حفظ کیفیت عملکرد در طول زمان است. به همین دلیل، سیستم خنک کاری را باید بخشی اساسی از طراحی حرفه ای ازن ژنراتور دانست، نه یک تجهیز جانبی.

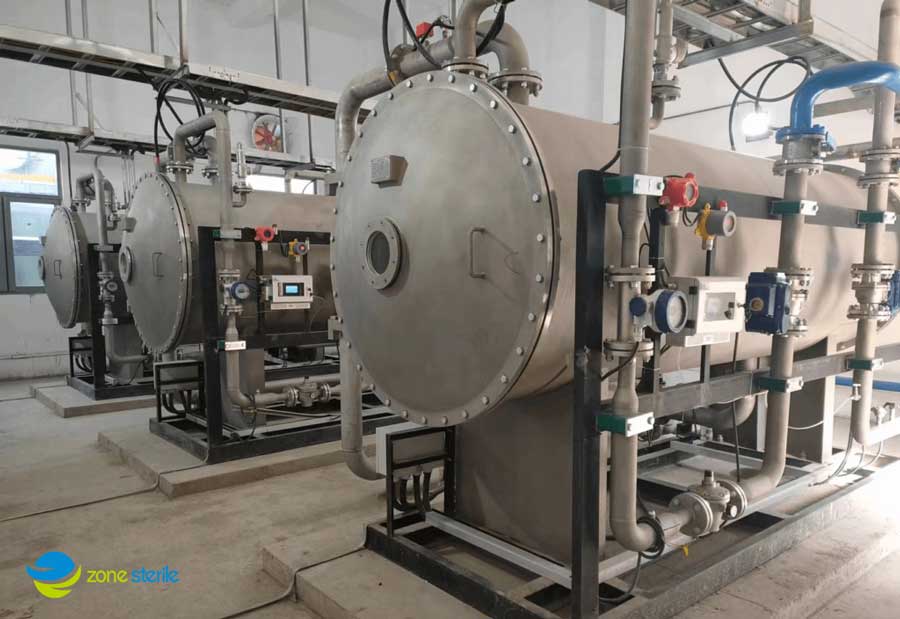

انواع سیستم های خنک کاری در ازن ژنراتورها

سیستم های خنک کاری بر اساس ظرفیت ازن ژنراتور، میزان حرارت تولیدی و شرایط محیطی به دو دسته کلی تقسیم می شوند. انتخاب صحیح بین این دو مدل، مستقیماً بر بازدهی نهایی و طول عمر تجهیزات اثر می گذارد. در ادامه به بررسی دقیق این دو روش می پردازیم.

سیستم خنک کاری هوا خنک

در این سیستم، دفع حرارت از طریق جریان هوا انجام می شود. این روش معمولاً در ازن سازهای با ظرفیت پایین و متوسط (مانند دستگاه های خانگی، آزمایشگاهی و نیمه صنعتی) به کار می رود. ساختار این سیستم شامل هیت سینک های آلومینیومی (پره های خنک کننده) است که به محفظه تولید ازن متصل شده اند و فن های دمنده قدرتمندی که جریان هوا را از میان این پره ها عبور می دهند تا گرما را به محیط بیرون منتقل کنند.

بزرگترین مزیت این سیستم، سادگی طراحی، عدم نیاز به لوله کشی آب و هزینه نگهداری بسیار پایین آن است. با این حال، کارایی سیستم های هوا خنک به شدت به دمای محیط وابسته است؛ به این معنا که اگر دمای اتاق محل نصب بالا برود، قدرت خنک کنندگی فن ها کاهش یافته و غلظت ازن خروجی دستگاه به سرعت افت می کند. به همین دلیل در مناطق بسیار گرم یا برای دستگاه های دائم کار، این روش به تنهایی پاسخگو نیست.

سیستم خنک کاری آب خنک

سیستم آب خنک پیشرفته ترین و کارآمدترین روش برای کنترل دمای ازن ژنراتورهای صنعتی و با ظرفیت بالاست. در این مدل، محفظه واکنش (سلول ازن) دارای یک ژاکت یا جداره دوجداره است که آب خنک به طور مداوم در اطراف آن گردش می کند. آب حرارت تولید شده توسط تخلیه کرونا را جذب کرده و آن را به بیرون از دستگاه منتقل می کند.

این سیستم به دو صورت مدار باز یا مدار بسته (اتصال به یک چیلر یا برج خنک کننده) طراحی می شود. مزیت اصلی این روش، قدرت بسیار بالا در دفع حرارت و مستقل بودن از دمای محیط است که باعث می شود دستگاه بتواند در ۲۴ ساعت شبانه روز با حداکثر توان و غلظت ثابت کار کند. البته این سیستم نیاز به نگهداری دقیق تری دارد؛ به عنوان مثال، آب ورودی باید فاقد سختی و رسوب باشد تا جداره های داخلی سلول دچار گرفتگی نشوند.

سیستم های ترکیبی

در برخی از ازن ژنراتورهای بسیار پیشرفته و فوق صنعتی، از ترکیب هر دو روش استفاده می شود. به این صورت که بخش های الکترونیکی و ترانسفورماتورها توسط فن (هوا خنک) و سلول های اصلی تولید ازن توسط گردش آب (آب خنک) کنترل می شوند. این استراتژی باعث می شود که تمام اجزای دستگاه در دمای ایده آل خود باقی بمانند و بیشترین ضریب اطمینان برای جلوگیری از توقف خط تولید فراهم شود.

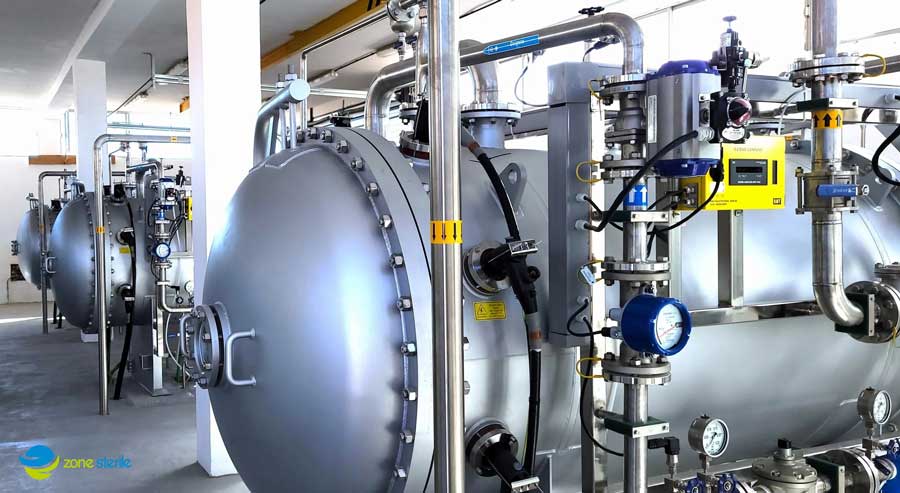

پارامترهای فنی در طراحی خنک کاری بهینه ازن سازها

برای اینکه یک سیستم خنک کاری در ازن ژنراتور به بهترین شکل عمل کند، نباید تنها به نصب یک فن یا جریان آب ساده بسنده کرد. محاسبات دقیق مهندسی و در نظر گرفتن پارامترهای فنی زیر مشخص می کند که آیا دستگاه شما در درازمدت کارایی خود را حفظ می کند یا خیر. در ادامه، کلیدی ترین پارامترهای فنی در طراحی سیستم های خنک کاری در ازن ژنراتورها را توضیح می دهیم.

• دمای سیال ورودی: دما مهم ترین پارامتر در تعیین راندمان خنک کاری است. برای اینکه ازن ژنراتور با حداکثر ظرفیت خود کار کند، دمای سیال خنک کننده باید در محدوده استانداردی قرار داشته باشد. به طور ایده آل، دمای آب ورودی در سیستم های آب خنک نباید از ۱۵ تا ۲۰ درجه سانتی گراد فراتر رود. هرچه دمای سیال ورودی پایین تر باشد، غلظت ازن خروجی بالاتر خواهد بود. در مناطقی که دمای محیط بالاست، استفاده از چیلر برای رساندن دمای آب به این محدوده الزامی است.
• دبی یا نرخ جریان سیال: میزان حجم سیالی که در واحد زمان از کنار سلول تولید ازن عبور می کند، پارامتری حیاتی است. این مقدار باید بر اساس توان الکتریکی دستگاه محاسبه شود. طراح باید بداند که چه حجمی از آب یا هوا نیاز است تا گرمای تولید شده توسط تخلیه الکتریکی را پیش از آنکه باعث آسیب شود، از محیط خارج کند. اگر دبی جریان کمتر از حد محاسباتی باشد، حتی با وجود سیال سرد، دستگاه دچار نقاط داغ شده و آسیب می بیند.
• فشار کاری و افت فشار: در سیستم های آب خنک، فشار آب ورودی باید به گونه ای تنظیم شود که بر اصطکاک داخلی لوله ها و جداره های سلول غلبه کند. طراحی مسیرهای خنک کاری باید به شکلی باشد که کمترین میزان افت فشار را ایجاد کند تا جریان آب به صورت یکنواخت در تمام سطوح سلول پخش شود. وجود گره های کور یا مسیرهایی که جریان آب در آن ها ساکن می ماند، می تواند منجر به داغ شدن موضعی و شکستن دی الکتریک ها شود.
• کیفیت و سختی سیال خنک کننده: این پارامتر فنی مستقیماً بر طول عمر دستگاه اثر می گذارد. در سیستم های آب خنک، استفاده از آب سخت یک اشتباه استراتژیک است. املاح موجود در آب به دلیل حرارت، روی جداره های خنک کننده رسوب می کنند. این رسوبات مانند یک عایق حرارتی عمل کرده و مانع از انتقال گرما از سلول به آب می شوند. بنابراین، استفاده از آب مقطر، آب سختی گیری شده یا سیستم های مداربسته که با ضد یخ و ضد خوردگی پر شده اند، از پارامترهای اصلی طراحی است.
• جنس متریال و مقاومت در برابر خوردگی: ازن یک گاز به شدت خورنده است و نشت احتمالی آن به مسیر خنک کاری می تواند فاجعه بار باشد. پارامتر فنی مهم در اینجا، انتخاب متریالی است که در برابر اکسیداسیون و خوردگی مقاوم باشند. در سیستم های خنک کاری با آب، استفاده از استیل ضد زنگ یا آلیاژهای خاص در بخش هایی که با سیال و حرارت در تماس هستند، ضروری است تا از سوراخ شدن لوله ها و نشت آب به داخل بخش های الکترونیکی جلوگیری شود.
• سنسورهای پایش و سیستم های حفاظتی: یک طراحی بهینه حتماً شامل سنسورهای دقیق دما و جریان است. این سنسورها پارامترهای لحظه ای را به بردهای کنترلی (PLC) ارسال می کنند. اگر به هر دلیلی دمای سلول از حد مجاز فراتر رود، سیستم باید به صورت خودکار جریان الکتریسیته را قطع کند. این پارامتر ایمنی حرارتی، تفاوت بین یک دستگاه حرفه ای و یک دستگاه آماتور را مشخص می کند.

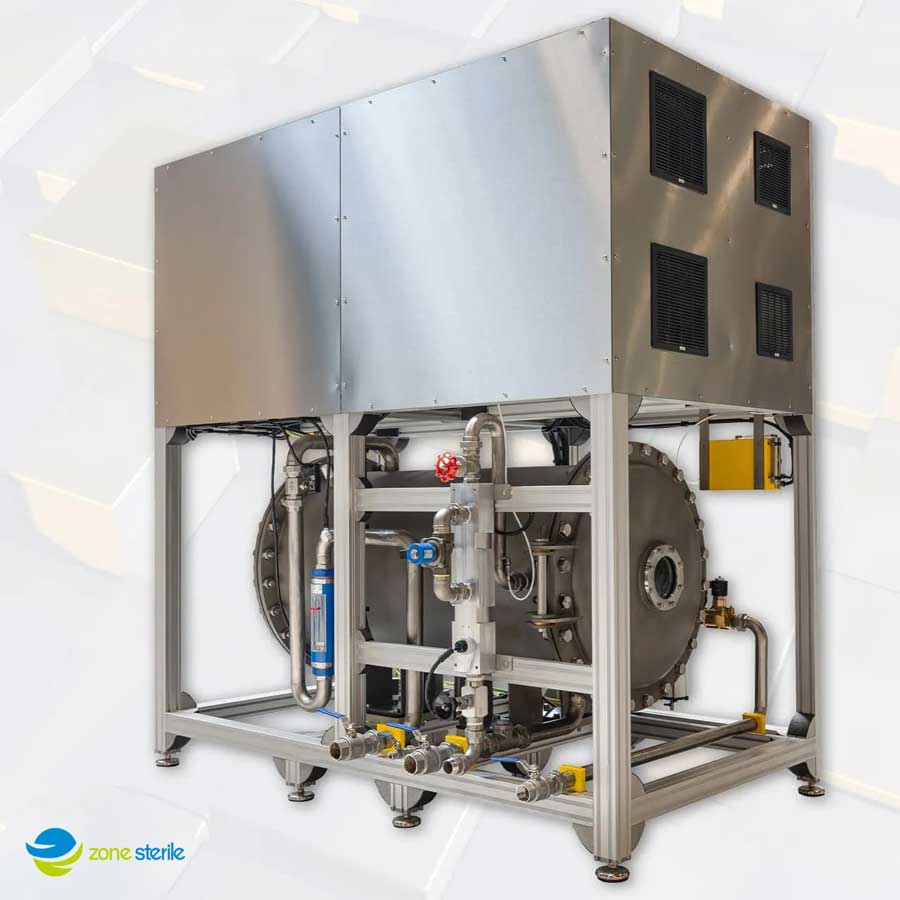

نکات مهم در سرویس و نگهداری سیستم های خنک کاری در ازن ژنراتورها

• بررسی منظم دمای عملکرد دستگاه: کنترل مداوم دمای ازن ژنراتور یکی از مهم ترین بخش های نگهداری سیستم خنک کاری است. افزایش دما معمولاً نشان می دهد که خنک کاری به درستی انجام نمی شود. اگر این موضوع نادیده گرفته شود، راندمان تولید ازن کاهش پیدا می کند و احتمال آسیب به قطعات داخلی بالا می رود.
• کنترل وضعیت فن ها و مسیر گردش هوا: در دستگاه های هواخنک، فن ها و مسیر عبور هوا باید همیشه تمیز و باز باشند. تجمع گردوغبار روی فن یا دریچه ها باعث کاهش جریان هوا و در نتیجه بالا رفتن دمای دستگاه می شود. بررسی و تمیزکاری دوره ای این بخش ها به حفظ عملکرد مناسب سیستم کمک می کند.
• بررسی کیفیت آب در سیستم های آب خنک: در ازن ژنراتور آب خنک، کیفیت آب نقش مهمی در عملکرد سیستم دارد. آب دارای املاح و سختی بالا به مرور باعث ایجاد رسوب در مسیرهای خنک کاری می شود و انتقال حرارت را کاهش می دهد. به همین دلیل، کنترل کیفیت آب و استفاده از آب مناسب ضروری است.
• اطمینان از سلامت پمپ، شیلنگ ها و اتصالات: پمپ، شیلنگ ها و اتصالات باید به صورت منظم بررسی شوند تا نشتی، گرفتگی یا افت فشار در سیستم وجود نداشته باشد. هرگونه اختلال در گردش آب، توان خنک کاری را کاهش می دهد و می تواند باعث افزایش دمای دستگاه شود.
• جلوگیری از ایجاد رسوب و گرفتگی در مسیرهای خنک کاری: رسوب و گرفتگی در لوله ها و کانال های خنک کاری باعث می شود گرما به خوبی از دستگاه خارج نشود. این مسئله در طول زمان راندمان سیستم را پایین می آورد و به قطعات داخلی آسیب می زند. شست وشوی دوره ای مسیرها از بروز این مشکل جلوگیری می کند.
• بررسی سنسورها و تجهیزات کنترلی: سنسورهای دما و جریان در کنترل عملکرد سیستم خنک کاری نقش مهمی دارند. اگر این تجهیزات درست عمل نکنند، ممکن است افزایش دما یا اختلال در گردش آب به موقع تشخیص داده نشود. بنابراین باید عملکرد آن ها به صورت دوره ای بررسی شود.
• توجه به شرایط محیط نصب دستگاه: محیط نصب ازن ژنراتور نیز بر عملکرد سیستم خنک کاری اثر می گذارد. دمای بالای محیط، تهویه نامناسب یا گردوغبار زیاد می تواند کارایی خنک کاری را کاهش دهد. قرار گرفتن دستگاه در محیط مناسب به عملکرد پایدارتر آن کمک می کند.
• ثبت و پیگیری برنامه سرویس دوره ای: داشتن برنامه منظم برای سرویس و نگهداری باعث می شود مشکلات کوچک پیش از تبدیل شدن به خرابی جدی شناسایی شوند. ثبت اطلاعات هر بازبینی نیز به بررسی وضعیت دستگاه و پیشگیری از تعمیرات پرهزینه کمک می کند.
