فرآیند الکترودیالیز و کاربرد آن در تصفیه آب و پساب های صنعتی

الکترودیالیز یکی از روش های مهم جداسازی غشایی است که برای حذف یون ها و کاهش غلظت املاح محلول در آب و سایر محلول ها به کار می رود. در این فرآیند با اعمال یک میدان الکتریکی، یون های مثبت و منفی در محلول به سمت الکترودهای مخالف حرکت کرده و از طریق غشاهای تبادل یونی به صورت انتخابی جدا می شوند. این فناوری به ویژه در نمک زدایی آب های لب شور، تصفیه پساب های صنعتی و برخی صنایع غذایی و شیمیایی کاربرد دارد و به دلیل مصرف انرژی مناسب و امکان کنترل دقیق فرآیند، به عنوان یکی از روش های مؤثر در تصفیه آب شناخته می شود.

الکترودیالیز چیست؟

الکترودیالیز (Electrodialysis) فرآیندی الکتروشیمیایی است که در آن با اعمال یک اختلاف پتانسیل الکتریکی، یون های مثبت و منفی از طریق غشاهای تبادل یونی به صورت انتخابی جابه جا می شوند و در نتیجه محلول به دو جریان رقیق و غلیظ تقسیم می شود. در این سیستم، یون های مثبت (کاتیون ها) به سمت کاتد و یون های منفی (آنیون ها) به سمت آند حرکت می کنند. غشاهای کاتیونی تنها اجازه عبور کاتیون ها و غشاهای آنیونی فقط اجازه عبور آنیون ها را می دهند؛ همین انتخاب پذیری، اساس جداسازی را تشکیل می دهد. نخستین مفاهیم الکترودیالیز در اوایل قرن بیستم مطرح شد، اما توسعه صنعتی آن از دهه ۱۹۵۰ با پیشرفت غشاهای تبادل یونی سرعت گرفت. امروزه این فناوری در پروژه های صنعتی بزرگ، به ویژه در نمک زدایی آب های لب شور، استفاده می شود.

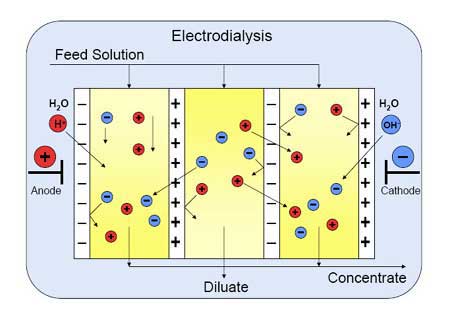

اصول عملکرد الکترودیالیز

الکترودیالیز یک فرآیند جداسازی غشایی الکتروشیمیایی است که در آن یون های محلول در آب با استفاده از یک میدان الکتریکی از محلول جدا می شوند. در این سیستم، محلول حاوی نمک بین مجموعه ای از غشاهای تبادل یونی قرار می گیرد و با اعمال جریان مستقیم بین دو الکترود (آند و کاتد)، یون های مثبت به سمت کاتد و یون های منفی به سمت آند حرکت می کنند. این حرکت یونی تحت تأثیر اختلاف پتانسیل الکتریکی انجام می شود و اساس فرآیند جداسازی در الکترودیالیز را تشکیل می دهد.

در این فرآیند از دو نوع غشا استفاده می شود: غشای تبادل کاتیونی که فقط به یون های مثبت اجازه عبور می دهد و غشای تبادل آنیونی که تنها یون های منفی از آن عبور می کنند. چیدمان متناوب این غشاها باعث می شود یون ها از برخی کانال های جریان خارج شده و در کانال های دیگر تجمع پیدا کنند. در نتیجه، دو جریان جداگانه تشکیل می شود: یک جریان با غلظت نمک کمتر (جریان رقیق) و یک جریان با غلظت نمک بیشتر (جریان غلیظ). این سازوکار امکان کاهش غلظت املاح در آب و تولید آب با شوری کمتر را فراهم می کند.

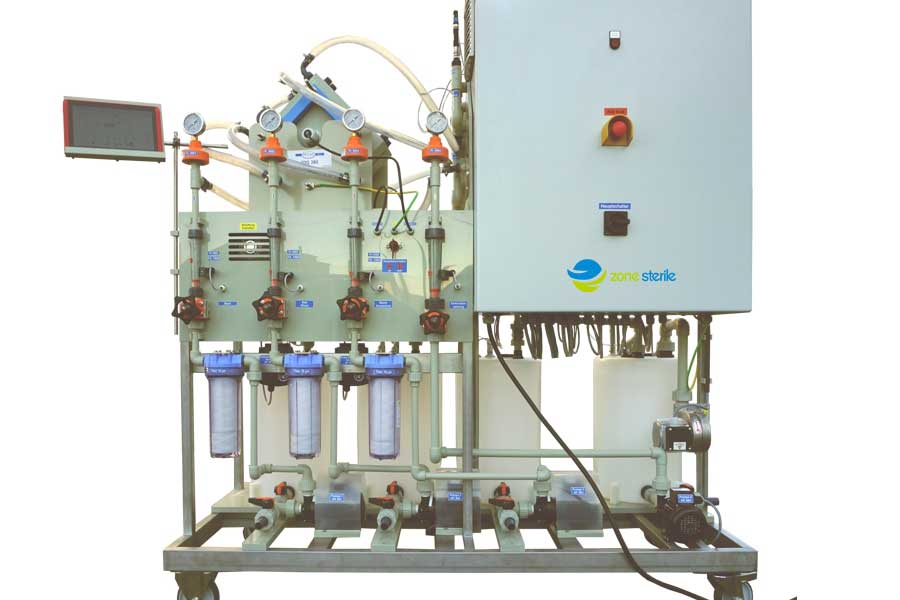

اجزای اصلی سیستم الکترودیالیز

• آند: آند یکی از الکترودهای سیستم الکترودیالیز است که دارای بار مثبت می باشد. در اثر اعمال جریان الکتریکی، یون های منفی (آنیون ها) به سمت آند حرکت می کنند. این الکترود به همراه کاتد میدان الکتریکی لازم برای جابه جایی یون ها در محلول را ایجاد می کند.
• کاتد: کاتد الکترود با بار منفی در سیستم الکترودیالیز است. یون های مثبت (کاتیون ها) در اثر میدان الکتریکی به سمت کاتد حرکت می کنند. وجود کاتد در کنار آند باعث ایجاد اختلاف پتانسیل الکتریکی و حرکت جهت دار یون ها در سیستم می شود.
• غشای تبادل کاتیونی: این نوع غشا تنها اجازه عبور یون های مثبت مانند سدیم، کلسیم و پتاسیم را می دهد و مانع عبور یون های منفی می شود. غشاهای کاتیونی نقش مهمی در هدایت کاتیون ها به سمت کاتد و جداسازی یون ها از محلول دارند.
• غشای تبادل آنیونی: غشاهای آنیونی فقط به یون های منفی مانند کلرید و سولفات اجازه عبور می دهند و از عبور یون های مثبت جلوگیری می کنند. این ویژگی باعث می شود آنیون ها در جهت آند حرکت کرده و فرآیند جداسازی به صورت کنترل شده انجام شود.
• کانال های جریان محلول: بین غشاها فضاهایی قرار دارد که محلول از آن ها عبور می کند. این کانال ها به دو نوع کانال رقیق و کانال غلیظ تقسیم می شوند. در کانال رقیق غلظت نمک کاهش می یابد، در حالی که در کانال غلیظ یون ها تجمع یافته و محلول با شوری بالاتر تشکیل می شود.
• منبع تغذیه جریان مستقیم: این بخش وظیفه تأمین انرژی الکتریکی مورد نیاز برای سیستم را بر عهده دارد. با اعمال ولتاژ مستقیم بین آند و کاتد، میدان الکتریکی ایجاد شده و یون ها در محلول شروع به حرکت می کنند. میزان ولتاژ و جریان اعمالی تأثیر مستقیم بر راندمان و سرعت فرآیند الکترودیالیز دارد.

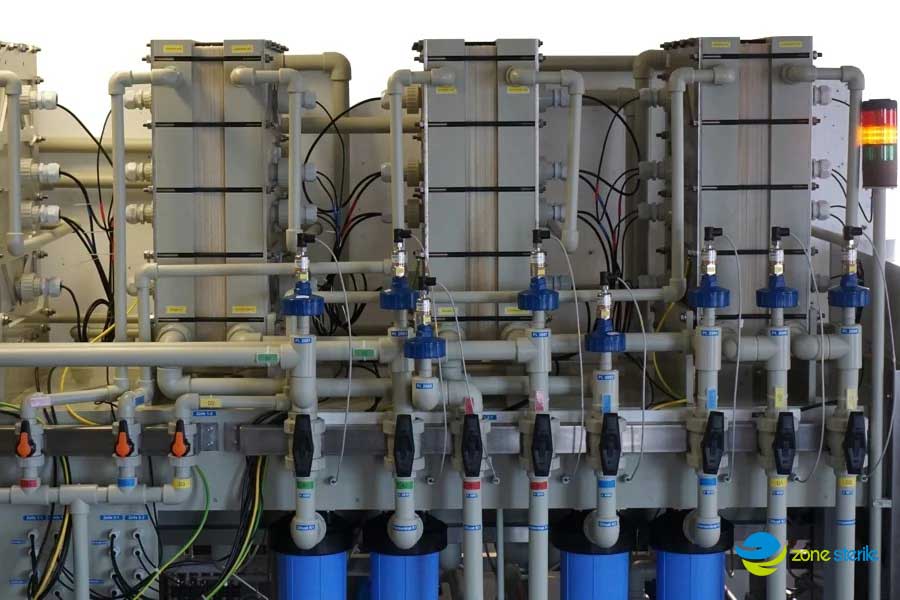

کاربردهای الکترودیالیز در صنایع مختلف

الکترودیالیز به دلیل توانایی در جداسازی انتخابی یون ها و مصرف انرژی مناسب در محلول هایی با شوری متوسط، در بسیاری از صنایع مورد استفاده قرار می گیرد. این فناوری می تواند املاح محلول را از آب یا سایر محلول ها جدا کرده و حتی برخی مواد ارزشمند را بازیابی کند.

• تصفیه و نمک زدایی آب: یکی از مهم ترین کاربردهای الکترودیالیز در نمک زدایی آب های لب شور است. این فناوری برای آب هایی با شوری متوسط بسیار مناسب است و در بسیاری از مناطق برای تولید آب آشامیدنی یا آب مورد نیاز صنایع استفاده می شود. در مقایسه با برخی روش ها مانند تقطیر، مصرف انرژی در الکترودیالیز کمتر است و به همین دلیل در پروژه های تأمین آب کاربرد گسترده ای دارد. در برخی کاربردهای صنعتی، ترکیب فناوری‌هایی مانند الکترودیالیز با سیستم‌های اکسیداسیون پیشرفته نظیر ازن ژنراتور می‌تواند در حذف ترکیبات آلی، بو و رنگ موجود در آب و پساب مؤثر باشد.
• صنایع غذایی: در صنایع غذایی از الکترودیالیز برای تنظیم ترکیب یونی مواد غذایی استفاده می شود. برای مثال در فرآوری آب پنیر می توان بخشی از نمک های محلول را حذف کرد. همچنین این روش برای کاهش میزان سدیم در برخی محصولات غذایی و بهبود طعم و کیفیت آن ها مورد استفاده قرار می گیرد.
• صنایع دارویی: در صنعت داروسازی، خلوص مواد اولیه اهمیت زیادی دارد. الکترودیالیز می تواند برای حذف یون های ناخواسته و خالص سازی محلول ها به کار رود. همچنین این فناوری در تولید برخی ترکیبات شیمیایی و دارویی که نیاز به کنترل دقیق ترکیب یونی دارند کاربرد دارد.
• صنایع شیمیایی: در صنایع شیمیایی از الکترودیالیز برای بازیابی مواد شیمیایی، جداسازی یون ها و تولید اسید و باز استفاده می شود. در برخی فرآیندها با استفاده از غشاهای دوقطبی می توان اسیدها و بازهای مختلف را از نمک ها تولید کرد که این موضوع از نظر اقتصادی و زیست محیطی اهمیت زیادی دارد.
• تصفیه پساب صنعتی: الکترودیالیز در تصفیه پساب های صنعتی نیز کاربرد دارد. در بسیاری از صنایع، پساب ها حاوی یون های فلزی یا مواد محلول هستند که می توان آن ها را با این فناوری جدا کرده و حتی بازیابی کرد. این کار علاوه بر کاهش آلودگی محیط زیست، باعث کاهش هزینه های دفع پساب و بازیافت برخی مواد ارزشمند می شود. در سیستم‌های مدرن مدیریت پساب صنعتی، فناوری‌هایی مانند الکترودیالیز می‌توانند در کنار تجهیزات مختلف یک پکیج تصفیه فاضلاب قرار گرفته و به کاهش املاح محلول و بهبود کیفیت پساب کمک کنند.

مزایای الکترودیالیز

• مصرف انرژی نسبتاً کم در آب های با شوری کم و متوسط
• امکان حذف انتخابی یون ها از محلول
• عدم نیاز به فشار بالا مانند سیستم های اسمز معکوس
• راندمان مناسب در نمک زدایی آب های لب شور
• قابلیت بازیابی مواد ارزشمند از محلول ها و پساب ها
• امکان کارکرد پیوسته و پایدار در مقیاس صنعتی
• کاهش مصرف مواد شیمیایی در مقایسه با برخی روش های تصفیه
• قابلیت کنترل دقیق فرآیند با تنظیم ولتاژ و جریان الکتریکی
• عمر نسبتاً مناسب غشاها در صورت نگهداری صحیح
• تولید همزمان دو جریان رقیق و غلیظ که امکان استفاده یا بازیافت آن ها وجود دارد

معایب الکترودیالیز

• کارایی محدود برای آب های با شوری بسیار بالا مانند آب دریا
• احتمال رسوب گذاری روی غشاها در حضور املاحی مانند کلسیم و منیزیم
• بروز گرفتگی غشا به دلیل وجود مواد آلی، میکروارگانیسم ها یا ذرات معلق
• نیاز به پیش تصفیه مناسب برای جلوگیری از کاهش راندمان سیستم
• هزینه نسبتاً بالای غشاهای تبادل یونی
• افزایش مصرف انرژی در صورت بالا بودن غلظت یون ها
• نیاز به کنترل و نگهداری دوره ای برای حفظ عملکرد مناسب سیستم
• محدودیت در حذف مواد غیر یونی یا ترکیبات آلی بدون بار الکتریکی
• احتمال کاهش راندمان در صورت تغییر شرایط عملیاتی مانند دما یا غلظت محلول

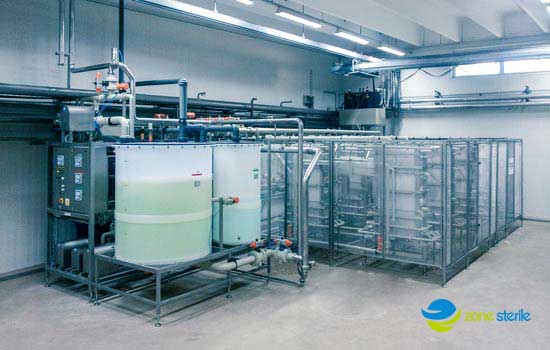

انواع فرآیند الکترودیالیز

فناوری الکترودیالیز در طول زمان توسعه یافته و بسته به نوع غشا، نحوه اعمال جریان الکتریکی و هدف فرآیند، به چند نوع مختلف تقسیم می شود. هر یک از این روش ها برای کاربردهای خاصی در تصفیه آب و صنایع شیمیایی مورد استفاده قرار می گیرند.

الکترودیالیز معمولی

الکترودیالیز معمولی ساده ترین و رایج ترین نوع این فرآیند است. در این سیستم، مجموعه ای از غشاهای تبادل یونی کاتیونی و آنیونی به صورت متناوب بین دو الکترود قرار می گیرند. با اعمال جریان الکتریکی مستقیم، یون های مثبت به سمت کاتد و یون های منفی به سمت آند حرکت می کنند و از غشاهای مخصوص عبور می کنند. در نتیجه، برخی کانال ها به تدریج رقیق شده و برخی دیگر غلیظ می شوند. این روش بیشتر برای نمک زدایی آب های لب شور و جداسازی یون ها در صنایع مختلف استفاده می شود.

الکترودیالیز معکوس

در الکترودیالیز معکوس، جهت جریان الکتریکی و در نتیجه جهت حرکت یون ها در فواصل زمانی مشخص تغییر می کند. این تغییر جهت باعث می شود رسوبات و مواد تجمع یافته روی سطح غشاها کاهش یابد و احتمال گرفتگی یا رسوب گذاری کمتر شود. به همین دلیل سیستم های EDR معمولاً پایداری عملیاتی بالاتر و نیاز به شستشوی کمتر دارند. این فناوری در تصفیه آب های با سختی بیشتر یا آب هایی که احتمال رسوب در آن ها بالاست کاربرد زیادی دارد.

الکترودیالیز با غشاهای دوقطبی

در این نوع فرآیند از غشاهای دوقطبی استفاده می شود که قادرند مولکول های آب را به یون های هیدروژن (H⁺) و هیدروکسید (OH⁻) تجزیه کنند. این ویژگی امکان تولید اسید و باز از محلول های نمکی را فراهم می کند. الکترودیالیز دوقطبی بیشتر در صنایع شیمیایی و تولید مواد شیمیایی مورد استفاده قرار می گیرد و کاربرد آن در نمک زدایی آب کمتر از دو نوع دیگر است.

الکترودیالیز انتخابی

در برخی سیستم های پیشرفته از غشاهایی استفاده می شود که قابلیت جداسازی انتخابی یون های خاص را دارند. در این حالت می توان یون های مشخصی را از محلول حذف یا بازیابی کرد، بدون آنکه سایر یون ها به طور کامل حذف شوند. این روش در بازیابی فلزات، صنایع دارویی و فرآیندهای شیمیایی خاص کاربرد دارد.

عوامل موثر بر عملکرد الکترودیالیز

• شدت جریان و ولتاژ الکتریکی: میزان ولتاژ و جریان اعمال شده یکی از مهم ترین عوامل در عملکرد سیستم الکترودیالیز است. با افزایش ولتاژ، نیروی محرکه برای حرکت یون ها بیشتر شده و سرعت انتقال آن ها افزایش می یابد. با این حال، افزایش بیش از حد ولتاژ می تواند باعث افزایش مصرف انرژی و کاهش کارایی سیستم شود.
• نوع و کیفیت غشاهای تبادل یونی: غشاهای کاتیونی و آنیونی نقش اساسی در جداسازی یون ها دارند. ویژگی هایی مانند انتخاب پذیری، مقاومت الکتریکی، ضخامت و پایداری شیمیایی غشاها می توانند تأثیر قابل توجهی بر راندمان فرآیند داشته باشند. غشاهای با کیفیت بالاتر معمولاً عملکرد بهتر و طول عمر بیشتری دارند.
• غلظت یون ها در محلول: هدایت الکتریکی محلول به غلظت یون های موجود در آن بستگی دارد. هرچه غلظت یون ها بیشتر باشد، انتقال یون ها آسان تر انجام می شود؛ اما در غلظت های بسیار بالا ممکن است مصرف انرژی افزایش یابد و راندمان سیستم کاهش پیدا کند.
• دمای محلول: دمای محلول بر ویسکوزیته و هدایت الکتریکی آن تأثیر می گذارد. افزایش دما معمولاً باعث افزایش تحرک یون ها و بهبود انتقال جرم می شود. با این حال، دماهای بسیار بالا ممکن است به غشاها آسیب برساند.
• سرعت جریان محلول: سرعت عبور محلول از کانال های بین غشاها می تواند بر عملکرد فرآیند تأثیرگذار باشد. سرعت مناسب باعث کاهش تجمع یون ها در نزدیکی سطح غشا و افزایش راندمان انتقال یون می شود.
• رسوب گذاری و گرفتگی غشا: وجود مواد معلق، ترکیبات آلی یا املاحی که قابلیت رسوب گذاری دارند می تواند باعث گرفتگی یا رسوب روی سطح غشاها شود. این موضوع مقاومت سیستم را افزایش داده و کارایی فرآیند را کاهش می دهد، به همین دلیل پیش تصفیه مناسب اهمیت زیادی دارد.

مقایسه الکترودیالیز با سایر روش های تصفیه آب

الکترودیالیز یکی از روش های مؤثر در نمک زدایی و جداسازی یون ها از آب است که در مقایسه با سایر فناوری های تصفیه آب مانند اسمز معکوس، تقطیر و نانوفیلتراسیون ویژگی های متفاوتی دارد. در این روش، نیروی محرکه اصلی برای جداسازی املاح، میدان الکتریکی است؛ در حالی که در دستگاه تصفیه آب صنعتی که از روش اسمز معکوس استفاده می نماید از فشار بالا برای عبور آب از غشای نیمه تراوا استفاده می شود. الکترودیالیز بیشتر برای تصفیه آب های لب شور با شوری کم تا متوسط مناسب است و در این شرایط می تواند مصرف انرژی کمتری نسبت به برخی روش ها داشته باشد. در مقابل، اسمز معکوس قادر است طیف گسترده تری از آلاینده ها از جمله مواد آلی، میکروارگانیسم ها و املاح محلول را حذف کند و به همین دلیل برای نمک زدایی آب دریا و تولید آب با خلوص بالا کاربرد بیشتری دارد.

از سوی دیگر، در روش تقطیر آب با استفاده از انرژی حرارتی تبخیر شده و سپس بخار حاصل تقطیر می شود تا آب خالص به دست آید. این روش توانایی حذف تقریباً تمام ناخالصی ها را دارد، اما به دلیل مصرف بالای انرژی معمولاً هزینه عملیاتی بیشتری نسبت به الکترودیالیز دارد. نانوفیلتراسیون نیز یک فرآیند غشایی تصفیه آب مبتنی بر فشار است که در حذف یون های چندظرفیتی، سختی آب و برخی ترکیبات آلی مؤثر عمل می کند. در مجموع انتخاب بین این روش ها به عواملی مانند میزان شوری آب، نوع آلاینده ها، هزینه انرژی و هدف فرآیند بستگی دارد؛ به طوری که الکترودیالیز بیشتر در شرایطی استفاده می شود که هدف اصلی کاهش غلظت یون ها در آب های با شوری متوسط باشد.
